Báo cáo phân tích: Bộ sạc nhanh Anker Zolo 140W A2697

 Thương hiệu nổi tiếng ANKER vừa tung ra bộ sạc gallium nitride bốn cổng 140W mới . Charging Head Network được biết sản phẩm này được sản xuất bởi Olympian Technology, một nhà sản xuất nổi tiếng trong ngành. Nó có thiết kế ngoại hình nhỏ gọn, tinh tế và cực kỳ sang trọng. hiệu suất giao diện mạnh mẽ. Nó hỗ trợ sạc nhanh 140W tiêu chuẩn PD3.1 mới nhất .

Sản phẩm mới được trang bị 4 cổng USB 3C1A Cả hai cổng C1 và C2 đều hỗ trợ sạc nhanh 140W và có thể dùng để cắm mù. Đồng thời, thiết kế nâng cấp đảm bảo phích cắm trên tường ổn định hơn. So với các sản phẩm sạc nhanh khác, nó còn được trang bị màn hình điều khiển thông minh giàu tính năng, có thể hiển thị nguồn sạc, nhiệt độ, v.v. theo thời gian thực, nâng cao hơn nữa tính thực tế và khả năng chơi của sản phẩm. Dưới đây, Charging Head Network sẽ tháo dỡ chi tiết bộ sạc, chúng ta cùng nhau tìm hiểu về nó nhé.

Mở hộp sạc anker 140W gallium nitride

Thương hiệu ANKER và sơ đồ đơn giản của các thiết bị sạc khác nhau được in ở mặt trước của hộp đóng gói đầy tính công nghệ.

Điểm bán sản phẩm và thông số kỹ thuật được in ở mặt sau.

Cận cảnh thông số sản phẩm sẽ được giới thiệu sau ở phần hiển thị vật lý.

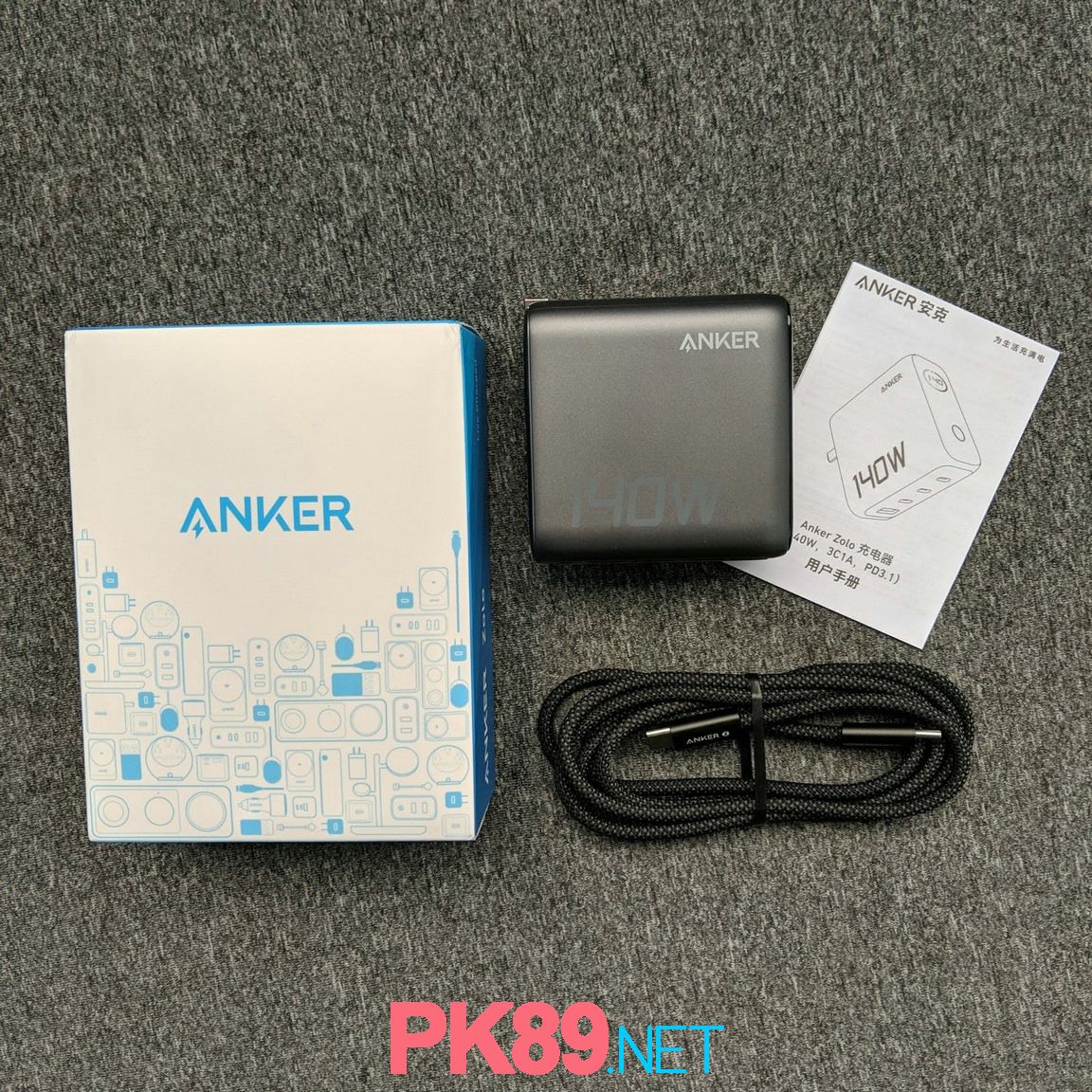

Bộ sản phẩm bao gồm sạc, cáp dữ liệu và hướng dẫn sử dụng.

Cáp dữ liệu đi kèm là cáp bện USB-C sang USB-C. Đầu cáp được làm bằng vỏ kim loại. Bề mặt được phun sơn kim loại màu xám bạc và có khắc logo thương hiệu ANKER.

Chiều dài đo được của đường dữ liệu là khoảng 153cm.

Cáp đo sử dụng ChargerLAB POWER-Z KM003C có chip E-Marker, khả năng truyền nguồn là 50V5A, khả năng truyền dữ liệu là USB 2.0.

Thân chính của bộ sạc gallium nitride bốn cổng 140W mới của Anker được phun sơn kim loại màu xám bạc, đầy họa tiết. Mặt trên thân máy được thiết kế với tấm trang trí màu đen bóng tương phản, tạo nên tổng thể sản phẩm nhỏ gọn và tinh tế.

Thương hiệu ANKER và dòng chữ 140W được thiết kế ở mặt trước thân máy, giúp biểu thị trực quan công suất đầu ra tối đa của bộ sạc.

Thông tin thông số chi tiết của bộ sạc được in trên vỏ đầu vào.

Cận cảnh thông số sản phẩm

Model: A2697

Đầu vào: 100-240V~50/60Hz 2.6A Max

Đầu ra:

C1/C2: 9V3A, 15V3A, 20V5A, 28V5A (Tối đa 140W)

C3: 5V3A, 9V3A, 15V2.65A, 20V2A (Tối đa 40W)

A1: 5V3A, 9V2A, 12V1.5A, 10V2.25A, 11V3A (Tối đa 33W)

C1+C2: 70W+70W

C1/C2+C3: 100W+40W

C1/C2+A1: 100W+33W

C3+A1:24W

C1+C2+C3/A1:65W+45W+30W

C1/C2+ (C3+A1): 100W+24W

C1+C2+ (C3+A1): 65W+45W+24W

Tổng công suất: Tối đa 140W

Nhà sản xuất: Công ty TNHH Công nghệ Đổi mới Anker

Nhà sản xuất: Công ty TNHH Công nghệ Đông Quan Aohai

Charging Head Network được biết thông qua trang web chính thức của CQC rằng bộ sạc đã đạt chứng nhận CCC và được sản xuất bởi Dongguan Aohai Technology Co., Ltd.

Olympian Technology (mã chứng khoán: 002993) là một công ty toàn cầu chuyên về các ứng dụng tiết kiệm năng lượng. Olympian Technology được thành lập vào năm 2004. Sau 20 năm phát triển, công ty đã thành lập 16 chi nhánh trên khắp thế giới và có hơn 10.000 nhân viên.

Công nghệ Olympian cung cấp một con đường mới cho sự bền vững năng lượng toàn cầu. Bố cục kinh doanh bao gồm ba lĩnh vực chính là sạc và lưu trữ thiết bị đầu cuối thông minh, điều khiển điện tử phương tiện sử dụng năng lượng mới và năng lượng kỹ thuật số, đồng thời công ty đang ở vị trí dẫn đầu trong các lĩnh vực này. Trong số đó, bộ sạc điện thoại di động sẽ chiếm gần 17% thị trường toàn cầu vào năm 2023, đứng đầu thế giới.

Bộ sạc được trang bị các ngạnh tiêu chuẩn quốc gia có thể gập lại, giúp bạn dễ dàng mang theo.

Một bên thân máy được trang bị 4 cổng USB 3C1A . Lõi cao su, các logo và thông số bên cạnh các cổng giao tiếp được thiết kế theo màu thương hiệu xanh cổ điển của Anker .

Bảng trang trí phía trên được tích hợp màn hình điều khiển thông minh ẩn với nút cảm ứng hình tròn ở cạnh bên.

Khi bật nguồn, giao diện hiển thị có thể được chuyển đổi thông qua các phím cảm ứng. Công suất sạc, tổng công suất và nhiệt độ của từng giao diện có thể được hiển thị trong thời gian thực. Nhấn và giữ cũng có thể nhận ra chức năng lật màn hình để đáp ứng các nhu cầu khác nhau. kịch bản trực quan.

Màn hình điều khiển thông minh có thể hiển thị công suất đầu ra theo thời gian thực và tổng công suất đầu ra của từng giao diện C1, C2, C3 và A1 trong thời gian thực, giúp nhanh chóng biết rõ trạng thái sạc.

Ngoài ra, màn hình hiển thị nhiệt độ có thể được chuyển đổi để hiển thị sự an toàn và bảo mật.

Chiều dài thân sạc đo được là 69,05mm.

Chiều rộng là 69,3mm.

Độ dày là 36,37mm.

So với bộ sạc 140W của Apple, lợi thế về kích thước là rõ ràng và nó nhỏ gọn và tinh tế hơn.

Bạn có thể cảm nhận trực quan kích thước của sản phẩm trên tay.

Ngoài ra, trọng lượng tịnh của bộ sạc đo được là khoảng 273g.

Cổng USB-C1 được đo hỗ trợ các giao thức sạc QC3+, PD3.1, PPS, QC5, DCP và Apple 2.4A.

Thông báo PDO cho thấy cổng USB-C1 có năm bộ cấp điện áp cố định: 5V3A, 9V3A, 15V3A, 20V5A và 28V5A, cũng như hai bộ cấp điện áp PPS: 5-11V5A và 4,5-20V5A và 15- Cấp điện áp AVS 28V 140W.

Người ta đo được rằng giao thức tương thích của cổng USB-C2 giống với giao thức của cổng USB-C1.

Ngoài ra, điều tương tự cũng áp dụng cho các tin nhắn PDO, hỗ trợ chèn điện mù.

Người ta đo được rằng cổng USB-C3 hỗ trợ các giao thức sạc UFCS, QC3+/4+, FCP, SCP, AFC, PD3.0, PPS, DCP và Apple 2.4A.

Thông báo PDO cho thấy cổng USB-C cũng có bốn mức điện áp cố định là 5V3A, 9V3A, 15V2.66A và 20V2A, cũng như một bộ các mức điện áp PPS là 5-11V3.6A.

Ngoài ra, người ta còn đo được rằng sạc nhanh tích hợp UFCS có dải điện áp là 5-11V3A.

Người ta đo rằng cổng USB-A1 hỗ trợ các giao thức sạc UFCS, QC3+, FCP, SCP, AFC, DCP và Apple 2.4A.

Người ta đo được rằng sạc nhanh tích hợp UFCS cũng có bộ dải điện áp là 5-11V3A.

Xé bộ sạc Anker 140W GaN

Tháo rời vỏ thiết bị đầu cuối đầu vào, hàn gói bằng siêu âm, cố định các chân bằng vỏ và ốc vít bằng nhựa màu đen, đồng thời kết nối mô-đun PCBA qua dây để bật nguồn.

Mô-đun PCBA được cố định rất chắc chắn và chỉ có thể tháo ra bằng cách cắt vỏ.

Khu vực vỏ tương ứng với màn hình hiển thị được bảo vệ bằng lớp đệm xốp.

Ngoài ra còn có một miếng dán tản nhiệt bằng than chì trên vỏ để giúp mô-đun tản nhiệt tốt hơn.

Chiều dài đo được của mô-đun PCBA là 64mm.

Chiều rộng là 62,42mm.

Độ dày là 29,45mm.

Mặt trên của mô-đun PCBA được phủ một lớp tản nhiệt bằng kim loại và bo mạch được dán bằng băng dính cách điện.

Tháo tản nhiệt, gắn miếng tản nhiệt bên dưới và lấp đầy các khoảng trống giữa các thiết bị bằng keo tản nhiệt.

Ngoài ra còn có một tấm tản nhiệt ở mặt sau của mô-đun, được cố định bằng cách hàn.

Mặt sau của bo mạch chủ cũng được dán keo và có miếng tản nhiệt giúp tản nhiệt tốt hơn.

Ba bảng PCB nhỏ được hàn thẳng đứng ở mặt trước của mô-đun PCBA, đồng thời phía trên đầu vào cũng có một bảng nhỏ.

Nhìn từ phía trước của mô-đun, cách bố trí thiết bị nhỏ gọn và ngăn nắp, trình độ thiết kế cao.

Hãy nhìn vào mặt sau của bo mạch chủ. Bo mạch được trang bị một cầu chỉnh lưu, ống chuyển đổi PFC, ống chỉnh lưu PFC, bộ ghép quang, tụ điện chip Y và thiết kế bảng chìm máy biến áp.

Tổng quan về mặt trước của mô-đun. Bảng nhỏ bên phải được kết nối với bo mạch chính thông qua các đầu cắm chân cắm. Bo mạch chính được trang bị cuộn cảm chế độ chung và tụ điện X an toàn.

Có một tấm đỡ nhỏ ở một bên của mô-đun và một cuộn cảm tăng áp PFC ở giữa.

Tách từng bảng nhỏ ra khỏi bảng chính để thuận tiện cho việc quan sát thiết bị.

Có một cầu chì trễ thời gian và cuộn cảm chế độ chung trên bảng đầu vào.

Cầu chì trễ thời gian là của Better Electronics, số bộ phận là 932 và thông số kỹ thuật là 5A 250V.

Cuộn cảm chế độ chung được quấn bằng hai dây và được sử dụng để lọc nhiễu EMI.

Tụ điện X2 an toàn đến từ WQC Weiqing và thông số kỹ thuật là 0,33μF.

Cuộn cảm ở chế độ chung thứ cấp cũng được bọc bằng một ống cách điện và có lớp cách nhiệt bằng nhựa Bakelite ở phía dưới.

Cầu chỉnh lưu của Yangjie Electronics, model YBSM8010, thông số kỹ thuật là 8A 1000V, hai nửa cầu được kết nối để giảm nhiệt độ tăng.

Có hai tụ lọc màng mỏng và cuộn cảm lọc trên bảng đỡ bên cạnh.

Hai tụ lọc màng mỏng giống nhau, thông số kỹ thuật là 1μF450V

Cận cảnh cuộn cảm của bộ lọc ở giữa, có lớp cách nhiệt bằng nhựa Bakelite ở phía dưới.

Bộ điều khiển PFC đến từ JW, model JW1572. Đây là bộ điều khiển PFC tăng cường với đầu ra điện áp không đổi có độ chính xác cao và phù hợp để hiệu chỉnh hệ số công suất một cấp. Con chip này sử dụng khả năng điều khiển đúng thời gian liên tục để đảm bảo hệ số công suất cao và loại bỏ nhu cầu về mạch phát hiện điện áp đầu vào, đơn giản hóa thiết kế hệ thống và giảm tổn thất.

Con chip hoạt động ở chế độ dẫn truyền quan trọng để giảm tổn thất chuyển mạch và cải thiện hiệu suất và hiệu quả EMI. Con chip này có các chức năng bảo vệ hoàn chỉnh, bao gồm bảo vệ mạch hở phản hồi, bảo vệ ngắn mạch điện trở lấy mẫu hiện tại, bảo vệ quá dòng theo chu kỳ, bảo vệ quá áp phản hồi và bảo vệ quá nhiệt. Nó phù hợp cho các ứng dụng sạc nhanh USB PD, TV LCD và màn hình.

Thông tin JW1572.

Tháo dỡ mạng đầu sạc được biết rằng JW1572 cũng đã được sử dụng bởi bộ sạc nhanh Xiaomi 140W gallium nitride , bộ sạc máy tính để bàn cáp có thể thu vào Baseus 100W , bộ sạc Philips 200W , bộ sạc gallium nitride Aohi 140W 2C1A (phiên bản dành cho giới trẻ) Nó đã được sử dụng trong thương hiệu nổi tiếng các sản phẩm như bộ sạc nhanh Lenovo Savior 140W PD3.1 gallium nitride .

Ống chuyển đổi PFC là của Innosec, model INN700D140C. Đây là ống chuyển đổi gali nitrit nâng cao có điện áp 700V, điện trở dẫn 140mΩ, nguồn Kelvin và gói DFN8*8.

Công tắc gallium nitride của Innosec có điện tích cổng và điện tích đầu ra cực thấp, đáp ứng các yêu cầu ứng dụng công nghiệp theo tiêu chuẩn JEDEC, có tính năng bảo vệ ESD tích hợp và tuân thủ các quy định RoHS, không chì và EU REACH. Thích hợp cho PFC cực totem, nguồn sạc nhanh, mật độ năng lượng cao và các ứng dụng cung cấp năng lượng chuyển đổi hiệu quả năng lượng cao.

Thông tin dữ liệu Innosec INN700D140C.

Việc tháo dỡ mạng đầu sạc được biết chip gallium nitride của Innosec đã được Samsung, OPPO, VIVO, Lenovo , Yadi, LG, ASUS , Anker , Nubia , Baseus , Greenlink , SANJI , v.v. sử dụng. Được nhiều người nổi tiếng sử dụng thương hiệu và nhà sản xuất , lô hàng vượt quá 600 triệu chiếc.

Cận cảnh cuộn cảm tăng áp PFC, sử dụng lõi từ ATQ24.

Bộ chỉnh lưu PFC là của Pingwei, model PBMUR5JE. Đây là một diode phục hồi cực nhanh, 5A 600V, với độ sụt điện áp chuyển tiếp thấp và khả năng tăng dòng điện cao. Nó được đóng gói trong PS-277B và sử dụng song song hai điốt.

Sau khi tháo bo mạch nhỏ, trên bo mạch chính có năm tụ điện lọc điện áp cao và năm tụ rắn lọc đầu ra.

Tụ điện phân lọc điện áp cao là của Koshin và thông số kỹ thuật màu đen là 420V47μF.

Thông số kỹ thuật của ba tụ điện lọc cao áp màu xanh lá cây là 420V18μF.

Một thông số kỹ thuật tụ điện lọc điện áp cao màu đen khác là 420V27μF.

Có các tụ điện cộng hưởng, tụ điện cấp nguồn cho chip điều khiển chính, chip điều khiển chính cấp nguồn chuyển mạch và tụ lọc thể rắn ở cả hai mặt của mặt trước của bảng biến áp.

Mặt sau của bo mạch nhỏ được trang bị chip nửa cầu gallium nitride, tụ điện vá Y, bộ ghép quang, bộ điều khiển chỉnh lưu đồng bộ và ống chỉnh lưu đồng bộ.

Tụ cấp nguồn cho chip điều khiển chính là của Dongjia, có thông số 50V 22μF.

Bộ điều khiển AHB đến từ JW, model JW1556. Đây là bộ điều khiển flyback nửa cầu không đối xứng trong gói QFN4x4-20, phù hợp cho các ứng dụng chuyển đổi flyback ngoại tuyến. Con chip tích hợp bộ chuyển đổi tăng cường nguồn điện với dải điện áp đầu vào 2,5-38V, tần số hoạt động tối đa 1,5 MHz và hỗ trợ các ứng dụng sạc nhanh 65-300W.

JW1556 hoạt động ở chế độ ZVS dưới tải nặng và hỗ trợ chuyển đổi ZVS thích ứng để tối ưu hóa hiệu quả. Hoạt động ở chế độ DCM dưới tải nhẹ, nó có thể cung cấp khả năng điều khiển đầu ra hai chiều của công tắc nguồn chính và công tắc phụ, đồng thời hỗ trợ các chức năng như khởi động điện áp cao, xả tụ điện X, điều khiển chế độ nổ và bù dòng có thể điều chỉnh.

Thông tin JW1556.

Chip nửa cầu gallium nitride sử dụng JW1568K. Con chip này tích hợp một bộ điều khiển cổng và hai bóng bán dẫn GaN chế độ nâng cao, giúp thiết kế đơn giản hơn và giảm đáng kể độ phức tạp của hệ thống. Thiết bị GaN nguồn tích hợp có điện trở khi bật 220mΩ và điện áp chịu được là 650V.

JW1568K có dòng tĩnh thấp và thích ứng với dải điện áp Vcc rộng, đồng thời có thể đảm bảo độ chính xác của việc khớp trình điều khiển ống trên và dưới bên trong, giúp cải thiện hiệu suất và độ ổn định của hệ thống. Bootstrap cao cấp tích hợp giúp đơn giản hóa thiết kế và hỗ trợ hoạt động ở tần số cao, lên đến 2 MHz, mang lại hiệu suất tuyệt vời trong các ứng dụng hiệu suất cao.

Thông tin dữ liệu JW1568K.

Thông số kỹ thuật của tụ cộng hưởng là 0,27μF250V.

Cận cảnh máy biến áp.

Bộ ghép quang 1009 để phản hồi điện áp đầu ra.

Bộ ghép quang ở mặt sau bo mạch chủ có cùng số vật liệu.

Tụ điện SMD Y là của Công ty TNHH Công nghệ Tứ Xuyên Teruixiang. Chúng có kích thước nhỏ, trọng lượng nhẹ và rất phù hợp để sử dụng trong các sản phẩm năng lượng mật độ cao như sạc nhanh gali nitrit. Mã sản phẩm là TMY1471K.

Teruixiang tập trung vào R&D, sản xuất và bán các bộ phận thụ động, với số vốn đăng ký là 100 triệu nhân dân tệ. Nó có hai loại nhãn hiệu tụ điện độc lập: tụ điện TRX và DIP TY TRX sẽ cam kết nghiên cứu vật liệu gốm để mở rộng nhiều danh mục ứng dụng hơn và cung cấp cho khách hàng nhiều giải pháp hơn.

Charging Head Network biết rằng tụ điện Teruixiang SMD Y không chỉ được Baseus Qualcomm QC5 chứng nhận cho khả năng sạc nhanh gallium nitride 100W , Maiduoduo 100W gallium nitride , bộ sạc siêu tốc OPPO 65W sạc gallium nitride và Lenovo 90W gallium nitride Ngoài sạc nhanh , Nubia Bộ sạc GaN 65W , bộ sạc nhanh Baseus 120W GaN + SiC PD và hàng chục bộ sạc công suất cao khác, nó cũng có thể được sử dụng ở Sealand , First Guardian , Belkin Hiệu suất của sạc nhanh mini 20W của các thương hiệu khác đã được khách hàng nhất trí công nhận .

Một vật liệu tụ điện Y chip Taruixiang khác TMY1102M.

Bộ điều khiển chỉnh lưu đồng bộ đến từ MPS, màn hình lụa IBUJS, model thực tế là MP6951, là bộ điều khiển chỉnh lưu đồng bộ mới nhất do MPS ra mắt. Nó hỗ trợ các chế độ làm việc DCM, CCM, QR, ZVS, đồng thời cũng hỗ trợ flyback kẹp hoạt động ACF và HFB. kích thích lai, tần số hoạt động có thể đạt tới 1 MHz, hỗ trợ điều khiển bộ chỉnh lưu đồng bộ GaN, hỗ trợ các ứng dụng phía cao và phía thấp và được đóng gói trong TSOT23-6.

Hai bộ chỉnh lưu đồng bộ của Oriental, model SFS12R05GNF.

Tụ điện rắn của bộ lọc đầu ra là của PolyCap và thông số kỹ thuật là 35V220μF.

Thông số kỹ thuật của tụ lọc rắn trên bo mạch chủ là 35V270μF.

Thông số kỹ thuật khác là 35V180μF.

Ba sản phẩm còn lại là của Perika và thông số kỹ thuật của chúng là 35V390μF.

Màn hình hiển thị được kết nối với bo mạch PCB bên cạnh thông qua cáp. Khu vực bên trái của bo mạch cũng được trang bị MCU, bộ nhớ và các thiết bị khác.

Có một ống ổn áp ở mặt sau và một băng cách điện được gắn vào khu vực máy biến áp tương ứng.

Một chip màn hình lụa 230A.

MCU đến từ essemi Neusoft Carrier, model ES32VF2264LQ.

Bộ nhớ đến từ Puya, model P25Q64SH và được đóng gói trong SOP-8 để cung cấp khả năng lưu trữ thông tin cho việc điều khiển màn hình.

Hiển thị cận cảnh.

Mặt trước của bảng đầu ra được trang bị một tụ điện rắn lọc đầu ra, chip giao thức Buck, công tắc Buck đồng bộ, công tắc VBUS đầu ra và ổ cắm USB. Hai tụ điện lọc rắn được bảo vệ bằng ống bọc cao su.

Mặt sau của bo mạch được trang bị cuộn cảm Buck của mạch Buck ba chiều, hai bộ ống chuyển đổi Buck đồng bộ và tụ lọc trạng thái rắn.

Giao diện USB-C1 của bộ sạc sử dụng bộ điều khiển bước xuống Zhirong Technology SW3566H. Con chip này là chip SOC sạc cổng kép giao thức sạc nhanh đa năng tích hợp cao, hỗ trợ sạc giao diện USB-C và USB-A, đồng thời hỗ trợ hai cổng. cổng sạc giới hạn hiện tại độc lập. Con chip này tích hợp bộ chuyển đổi Buck đồng bộ hiệu suất cao, hỗ trợ đầu ra 20V7A và 28V5A, hỗ trợ PD3.1/QC/SCP/UFCS và các giao thức sạc nhanh khác, hỗ trợ tùy chỉnh giao thức sạc nhanh và hỗ trợ công suất đầu ra tối đa 140W.

SW3566H tích hợp chế độ CC/CV, logic quản lý cổng kép và phát hiện điện áp bus. Nó có thể đạt được đầu ra cổng kép với ống chuyển mạch Buck và ống chuyển mạch VBUS tương ứng. Bộ chuyển đổi Buck tích hợp của chip hoạt động ở tần số 180KHz và hỗ trợ các chế độ vận hànhPWM và PFM. Các ngưỡng bảo vệ như bù dòng điện đầu ra và bù tổn thất đường truyền có thể được đặt thông qua giao diện I2C. ADC tích hợp có thể thực hiện lấy mẫu dữ liệu của 9 kênh như điện áp đầu vào và đầu ra, dòng điện đầu ra và nhiệt độ chip, đồng thời hỗ trợ MCU bên ngoài cho tham số. trưng bày.

SW3566H hỗ trợ điện áp đầu vào 36V, dòng điện đầu ra tối đa 7A, khởi động mềm tích hợp chip, bảo vệ quá áp/thấp áp đầu vào, bảo vệ quá áp/thấp áp đầu ra, bảo vệ quá dòng/ngắn mạch đầu ra, bảo vệ quá áp DP/DM/CC, bảo vệ quá nhiệt chip và bên ngoài Bảo vệ nhiệt điện trở NTC, cũng như bảo vệ hạn chế nguồn điện. Con chip này được đóng gói trong QFN4*4-32.

Việc tháo dỡ mạng đầu sạc được biết rằng Zhilong Technology SW3566H cũng đã được sử dụng bởi bộ sạc anker 65W 2C1A gallium nitride , bộ sạc máy tính để bàn gallium nitride Bull 240W 3C1A , bộ sạc nhanh nitride năm cổng PD gallium nitride Lulian 300W 4C1A , Jinxiang 140W 3C1A gallium nitride bộ sạc nhanh , bộ sạc máy tính để bàn nhiều cổng Gushi 188W , bộ sạc gallium nitride TOMAX 140W 3C1A và các sản phẩm khác được sử dụng, hiệu suất và chất lượng của chip đã được khách hàng nhất trí công nhận.

Hai ống chuyển mạch Buck đồng bộ tương ứng là của Wei Zhao Semiconductor, model VS4620GEMC, NMOS, chịu được điện áp 40V, điện trở dẫn 6,4mΩ, được đóng gói trong PDFN3333 và bốn ống được sử dụng để điều khiển song song hai nguồn điện.

Thông tin dữ liệu Wei Zhao Semiconductor VS4620GEMC.

Cận cảnh cuộn cảm Buck.

Ống chuyển đổi VBUS đầu ra cổng USB-C1 cũng sử dụng chất bán dẫn Wei Zhao VS4620GEMC.

Chip giao thức bước xuống giao diện USB-C2 cũng sử dụng Công nghệ Zhirong SW3566H.

Hai ống chuyển mạch đồng bộ cũng sử dụng Chất bán dẫn Wei Zhao VS4620GEMC.

Cận cảnh cuộn cảm Buck.

Mỗi cổng USB-C1 và USB-C2 đều sử dụng tụ điện rắn Berica để lọc đầu ra, với thông số kỹ thuật là 35V220μF.

Ống chuyển đổi VBUS đầu ra cổng USB-C2 sử dụng chất bán dẫn Wei Zhao VS4620GEMC.

Các chip giao thức bước xuống giao diện USB-C3 và USB-A1 cũng sử dụng Công nghệ Zhirong SW3566H.

Hai ống chuyển mạch đồng bộ sử dụng Chất bán dẫn Wei Zhao VS4620GEMC.

Cận cảnh cuộn cảm Buck.

Tụ rắn lọc đầu ra khác là của Bairekai, có thông số kỹ thuật là 25V220μF.

Ống chuyển đổi VBUS đầu ra cổng USB-C3 sử dụng chất bán dẫn Wei Zhao VS4620GEMC.

Ống chuyển đổi VBUS đầu ra cổng USB-A1 cũng sử dụng chất bán dẫn Wei Zhao VS4620GEMC.

Cận cảnh ba ổ cắm USB-C cái.

Cận cảnh đầu nối cái USB-A1.

Hãy xem tất cả các tháo gỡ và chụp ảnh gia đình.

Tổng hợp tháo lắp mạng đầu sạc

Cuối cùng, danh sách các thành phần cốt lõi của bộ sạc gallium nitride 140W của Anker được đính kèm để bạn thuận tiện.

Bộ sạc gallium nitride 140W mới của Anker áp dụng ngôn ngữ thiết kế mới. Bề mặt thân máy được phun sơn màu xám bạc và mặt trên được trang trí bằng một tấm ốp màu đen bóng. Nó không chỉ nhỏ gọn, tinh tế mà còn mang đậm chất công nghệ. . Màn hình điều khiển thông minh tích hợp của sản phẩm có thể hiển thị nguồn sạc, nhiệt độ, v.v. của từng giao diện theo thời gian thực. Thiết kế trực quan cho phép người dùng kiểm soát hoàn toàn trạng thái sạc, giúp việc sử dụng trở nên thiết thực hơn.

Nó được cấu hình với ba giao diện 3C1A. Cả hai cổng C1 và C2 đều hỗ trợ sạc nhanh 140W. Cổng C3 và A1 lần lượt hỗ trợ sạc nhanh 40W và 33W. Nó cũng hỗ trợ nhiều chiến lược đầu ra như 100W+40W, 65W+45W+30W. tương thích với PD và PPS. Và thế hệ sạc nhanh tích hợp UFCS mới có khả năng tương thích tốt và đáp ứng nhu cầu sạc nhanh của máy tính xách tay/điện thoại di động/máy tính bảng/công tắc/tai nghe và các thiết bị khác.

Qua quá trình tháo rời, Network Head Sạc biết được rằng đầu sạc được thiết kế dựa trên kiến ​​trúc PFC+AHB. Đầu ra sử dụng mạch giảm điện áp thứ cấp ba chiều để điều khiển đầu ra bốn cổng và mạch điều khiển hiển thị cũng được thiết kế. Trong số đó, giải pháp cấp nguồn JW1572+JW1556 và chip nửa cầu gallium nitride JW1568K được sử dụng. Ống chuyển đổi gallium nitride Innosec INN700D140C cũng được sử dụng và chỉnh lưu đồng bộ sử dụng MPS MP6951 với Dongwei MOS.

Đầu ra sử dụng ba Công nghệ Zhilong SW3566H để giảm điện áp thứ cấp và điều khiển đầu ra bốn cổng, đồng thời sử dụng 10 Chất bán dẫn Weizhao VS4620GEMC để chỉnh lưu đồng bộ và giảm điện áp và làm ống chuyển mạch VBUS đầu ra. Tụ điện thương hiệu Dongjia và Perika được sử dụng để tản nhiệt và lọc đầu ra. Mô-đun PCBA bao gồm nhiều bảng nhỏ. Các thành phần được phủ đầy keo dẫn nhiệt và được phủ các miếng đệm nhiệt và tản nhiệt. Sản phẩm được sản xuất bởi Olympian Technology và các vật liệu gia công rất chắc chắn và đáng tin cậy.

Theo Chongdiantou
