Báo cáo tháo rời: Sạc dự phòng OnePlus SUPERVOOC 150W Super Flash Charge PBSV07

Mạng lưới sạc dự phòng đã có sự ra mắt của sạc dự phòng siêu nhanh 150W do OnePlus sản xuất . Pin dự phòng này không chỉ có thiết kế độc đáo mà còn đi kèm với loại cáp Type-C phổ biến và có thể được sử dụng như một dây đeo, giúp pin dự phòng trở nên di động và thiết thực hơn.

Ngoài cáp Type-C riêng, pin dự phòng này còn được trang bị thêm giao diện sạc nhanh 1A1C, không chỉ hỗ trợ sạc nhanh riêng 11V9.1A của OnePlus mà còn đáp ứng nhu cầu sạc nhanh của các thiết bị OnePlus. Và tất cả đều hỗ trợ sạc nhanh UFCS fusion. Hai cổng Type-C cũng hỗ trợ sạc nhanh PD/PPS 100W, với tổng công suất đầu ra là 155W. Có thể nói rằng hiệu suất và khả năng tương thích khá tốt. Hãy cùng xem xét thiết kế bên trong và vật liệu của sản phẩm.

Mở hộp pin dự phòng OnePlus 150W Super Flash Charge

Hộp đựng có màu đỏ và trắng, tên sản phẩm, hình thức và thương hiệu OnePlus được in ở trên cùng.

Phía dưới được in các điểm bán sản phẩm và thông tin về thông số kỹ thuật.

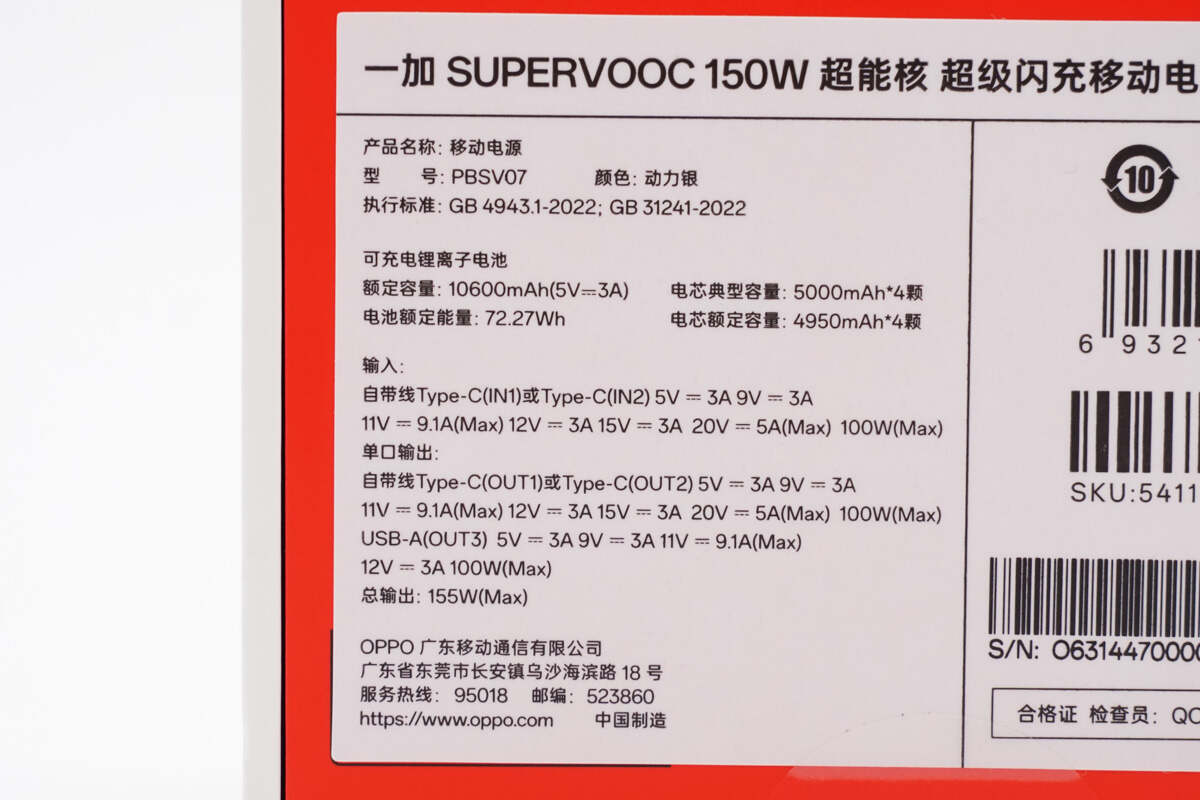

Cận cảnh các thông số trên hộp, sẽ được giới thiệu sau khi chúng ta chuyển sang màn hình hiển thị sản phẩm thực tế.

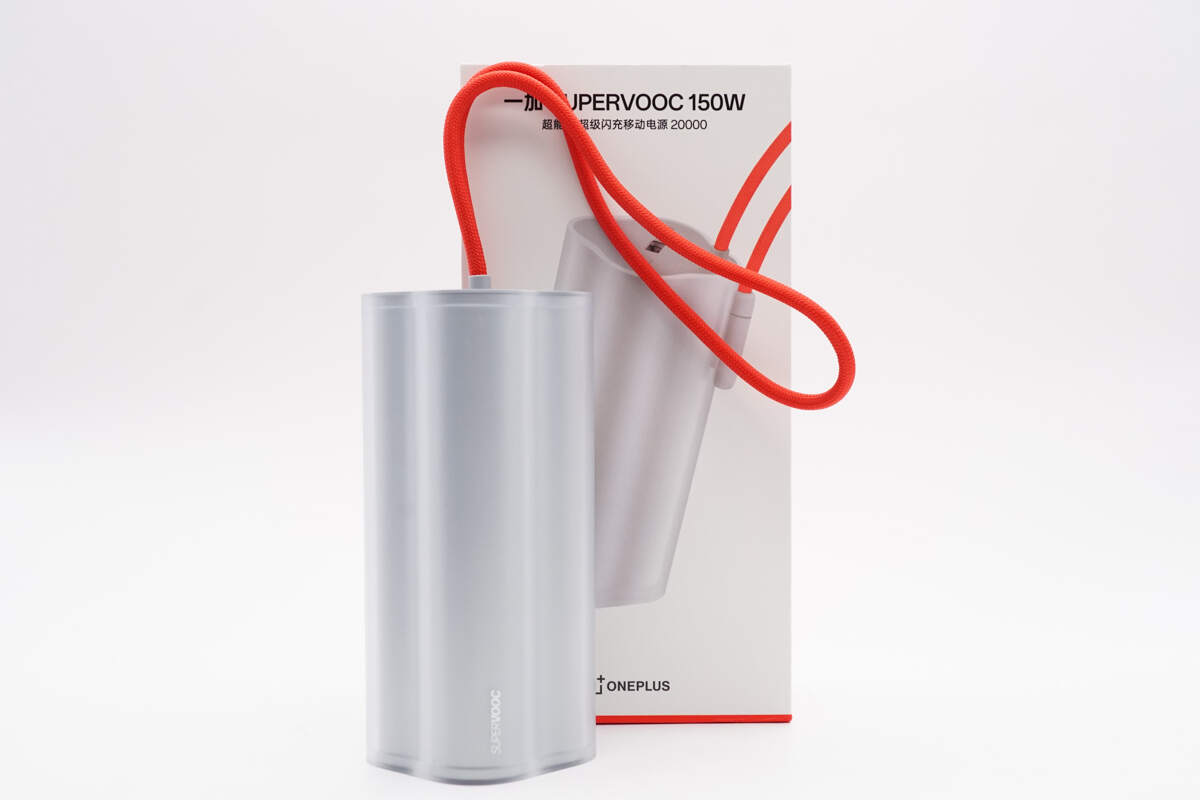

Lấy sạc dự phòng ra.

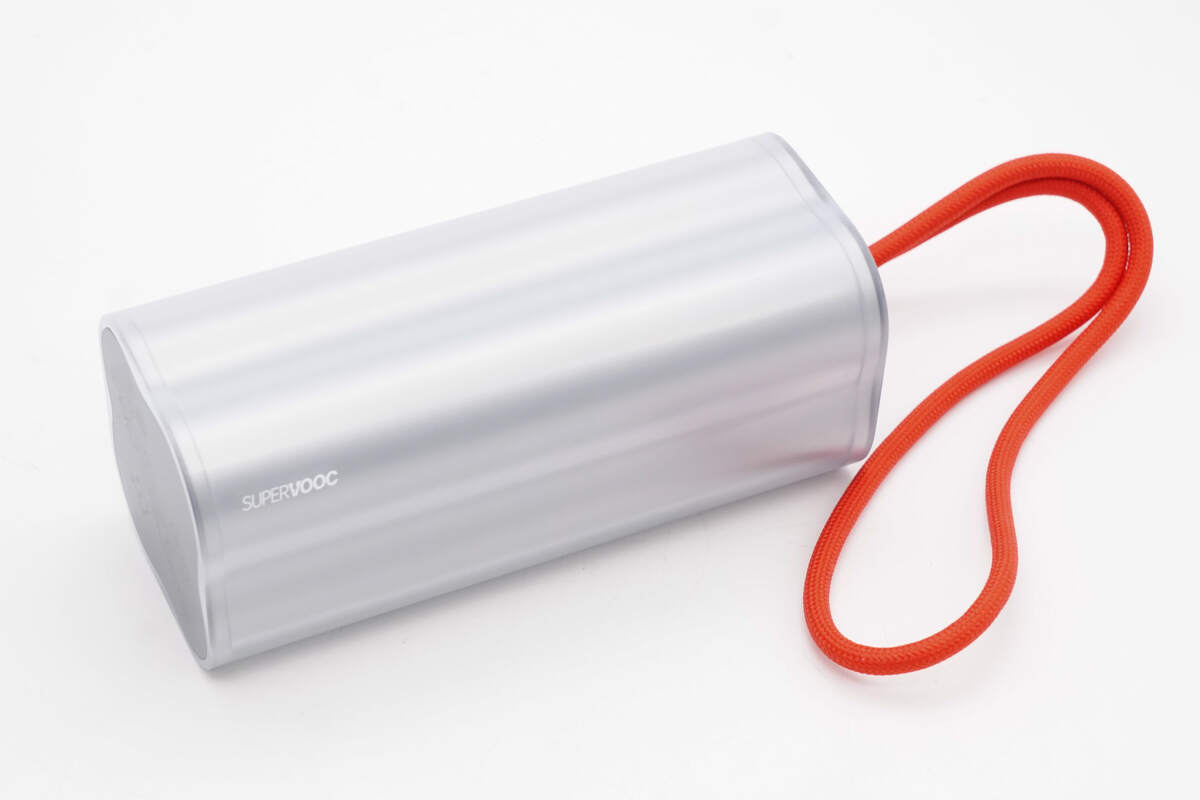

Pin dự phòng OnePlus 150W Super Flash Charging Power Bank sử dụng thiết kế vỏ hai lớp. Vỏ ngoài trong suốt và vỏ trong được phủ bạc. Đồng thời, phần giữa của mỗi mặt lại lõm xuống, trông giống như một cánh hoa và rất dễ nhận biết khi là một tổng thể.

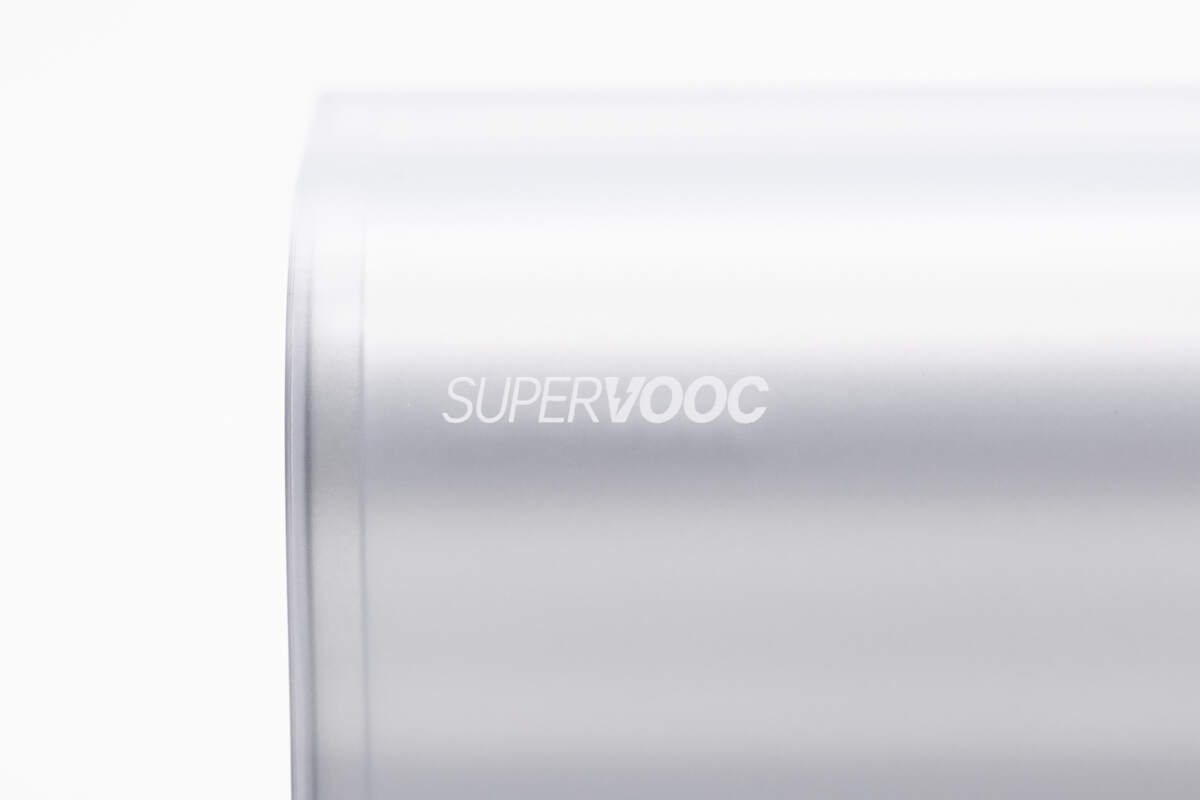

SUPERVOOC được in trên vỏ ngoài của sạc dự phòng.

Pin dự phòng này được trang bị cáp bện Type-C1, màu cam đỏ rất bắt mắt.

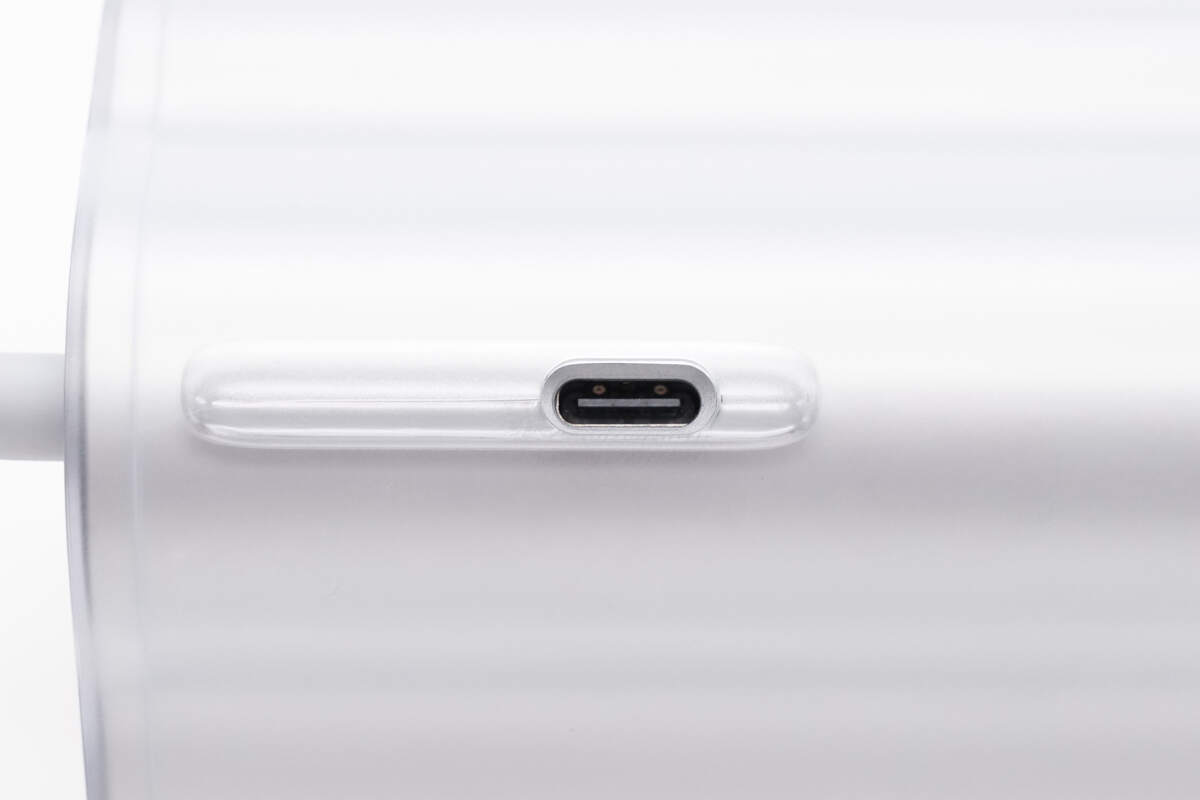

Thân máy được trang bị giao diện lưu trữ USB-C và thiết kế lõm ở khu vực tương ứng hỗ trợ cố định, cho phép sử dụng cáp Type-C1 tích hợp làm dây đeo.

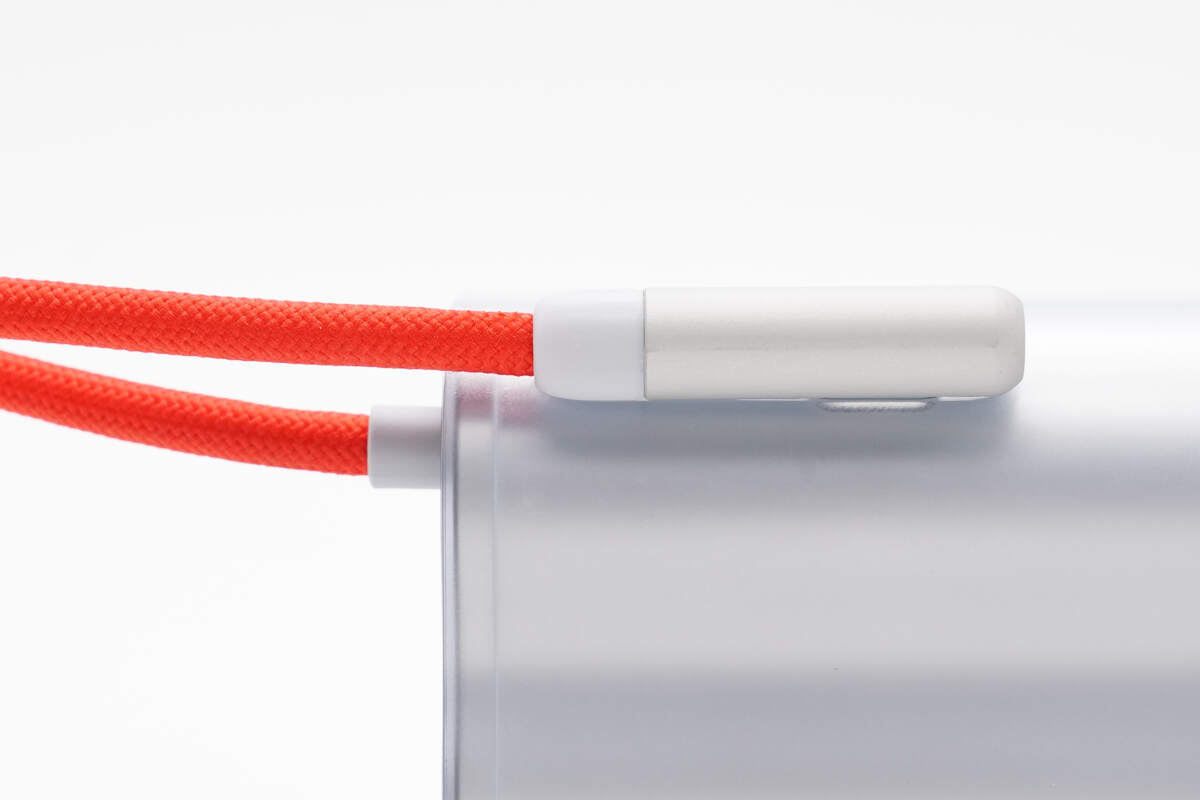

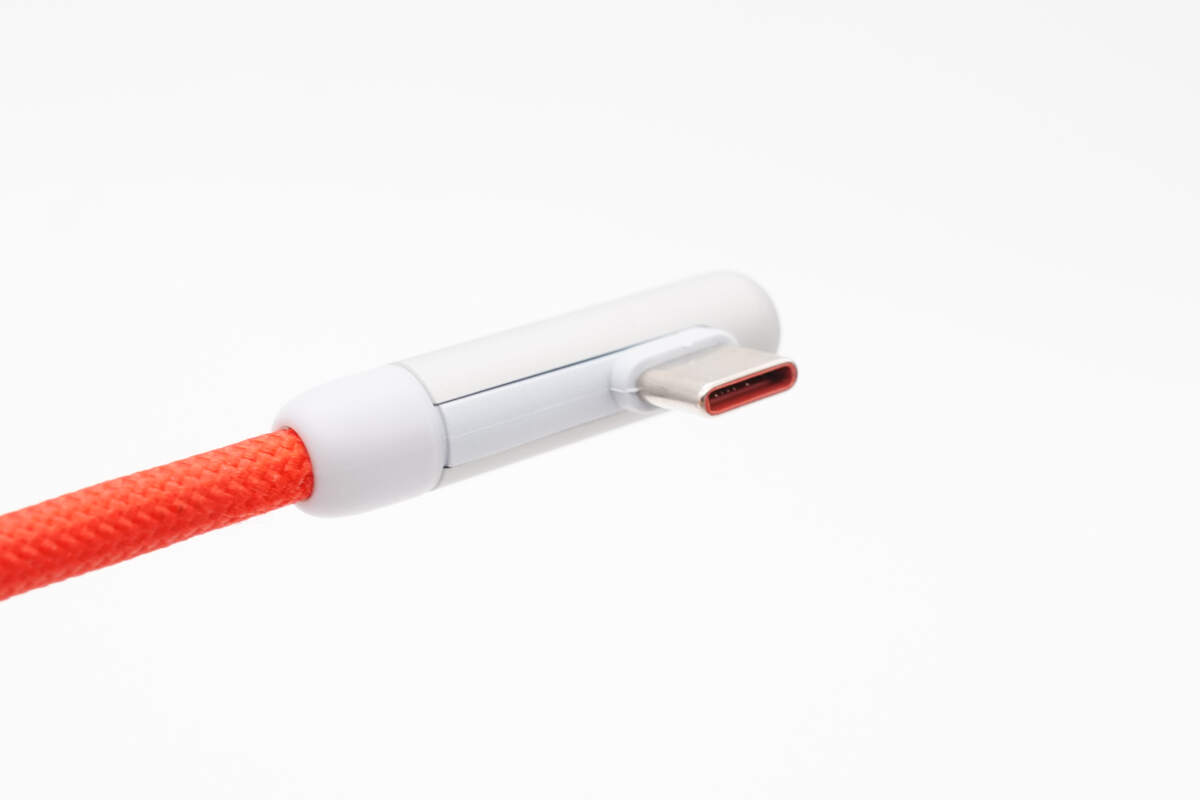

Đầu cáp Type-C1 được thiết kế dạng khuỷu tay để dễ dàng cất giữ.

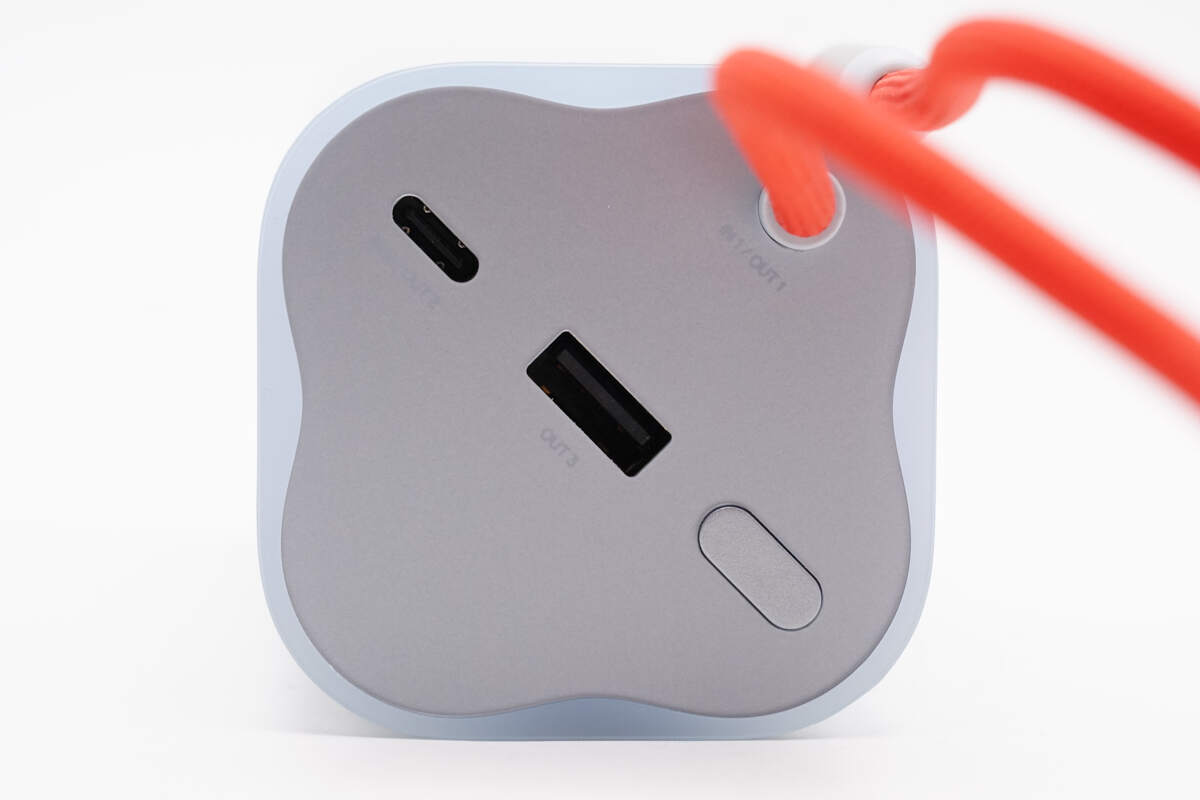

Ngoài ra còn có nút nguồn và cổng sạc nhanh 1A1C ở phía trên thân máy.

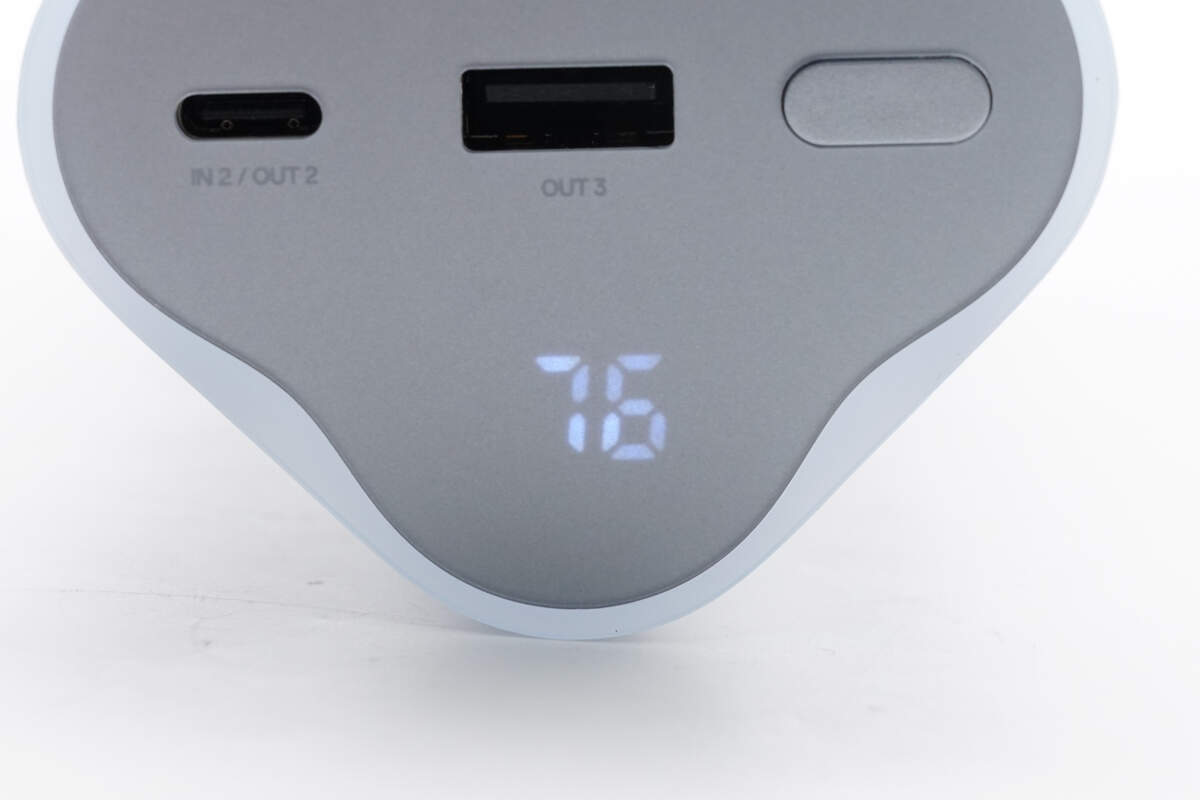

Ngoài ra, một màn hình hiển thị kỹ thuật số ẩn được thiết kế ở cạnh, có thể kiểm tra lượng điện còn lại của sạc dự phòng theo thời gian thực.

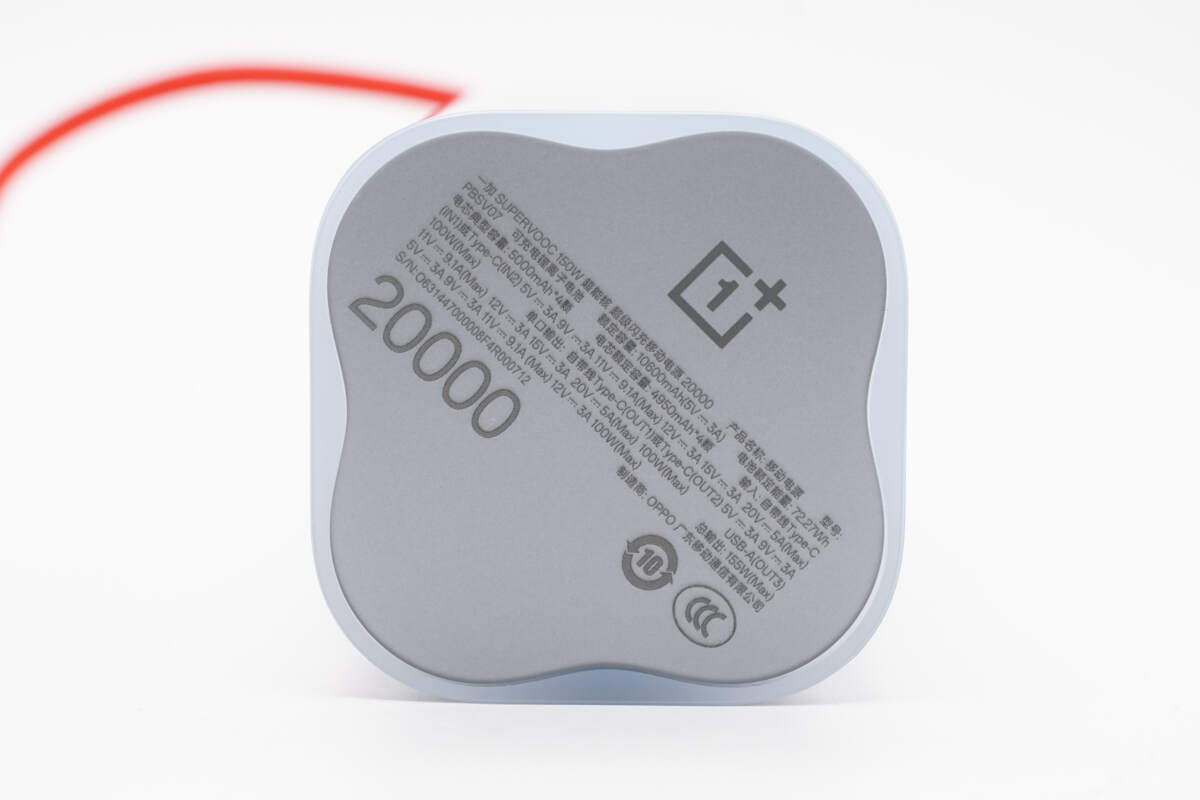

Các thông số của pin dự phòng được in ở vỏ dưới

Mẫu: PBSV07

Loại pin: Pin lithium-ion có thể sạc lại

Dung lượng định mức: 10600mAh (5V3A)

Năng lượng định mức của pin: 72,27Wh

Dung lượng pin tiêu chuẩn: 5000mAh*4 viên

Dung lượng pin định mức: 4950mAh*4 viên

đi vào:

Đi kèm với cáp Type-C1/Type-C2: 5V3A, 9V3A, 11V9.1A (Tối đa),

12V3A, 15V3A, 20V5A (Tối đa) 100W (Tối đa)

Đầu ra cổng đơn:

Type-C1/Type-C2 có cáp tích hợp: 5V3A, 9V3A, 11V9.1A (Tối đa) 12V3A, 15V3A, 20V5A (Tối đa) 100W (Tối đa)

USB-A: 5V3A, 9V3A, 11V9.1A (Tối đa) 12V3A 100W (Tối đa)

Tổng công suất đầu ra: 155W (Tối đa)

Nhà sản xuất: OPPO Guangdong Mobile Communications Co., Ltd.

Pin dự phòng di động đã đạt chứng nhận CCC.

Chiều dài thực tế đo được của sạc dự phòng di động là 130,03mm.

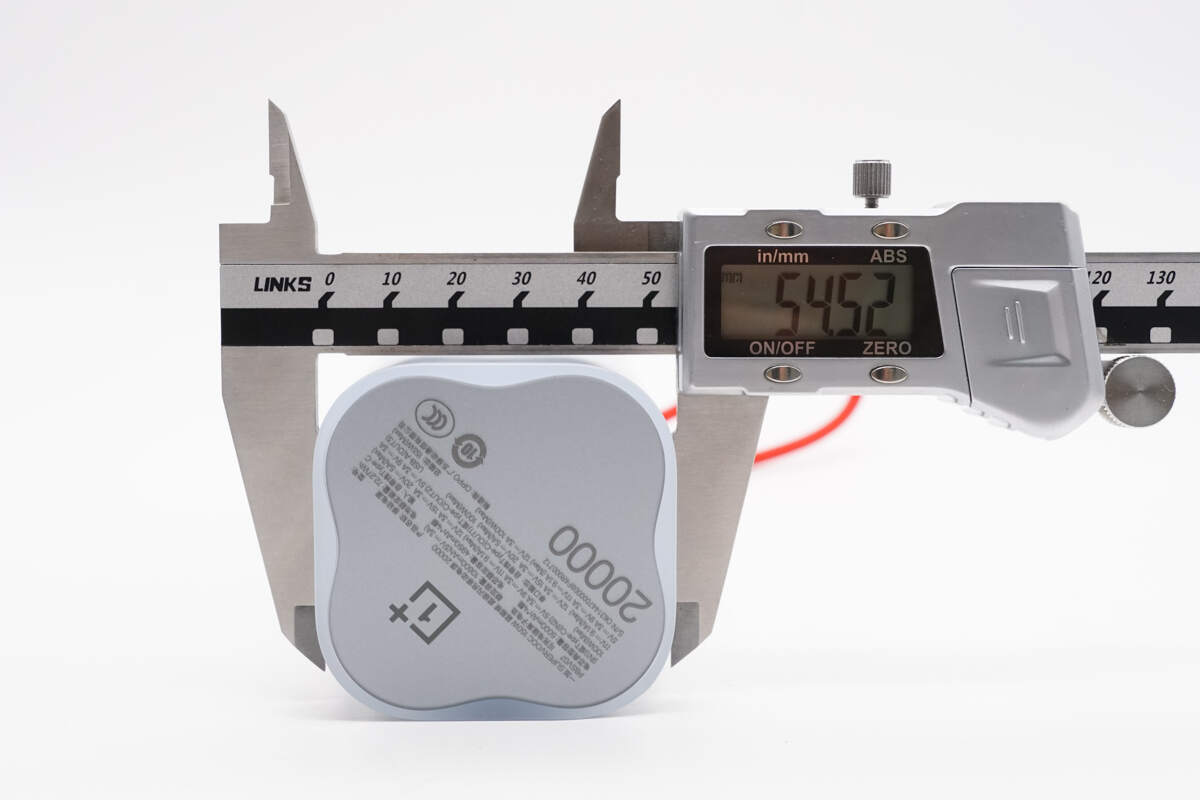

Chiều rộng là 54,52mm.

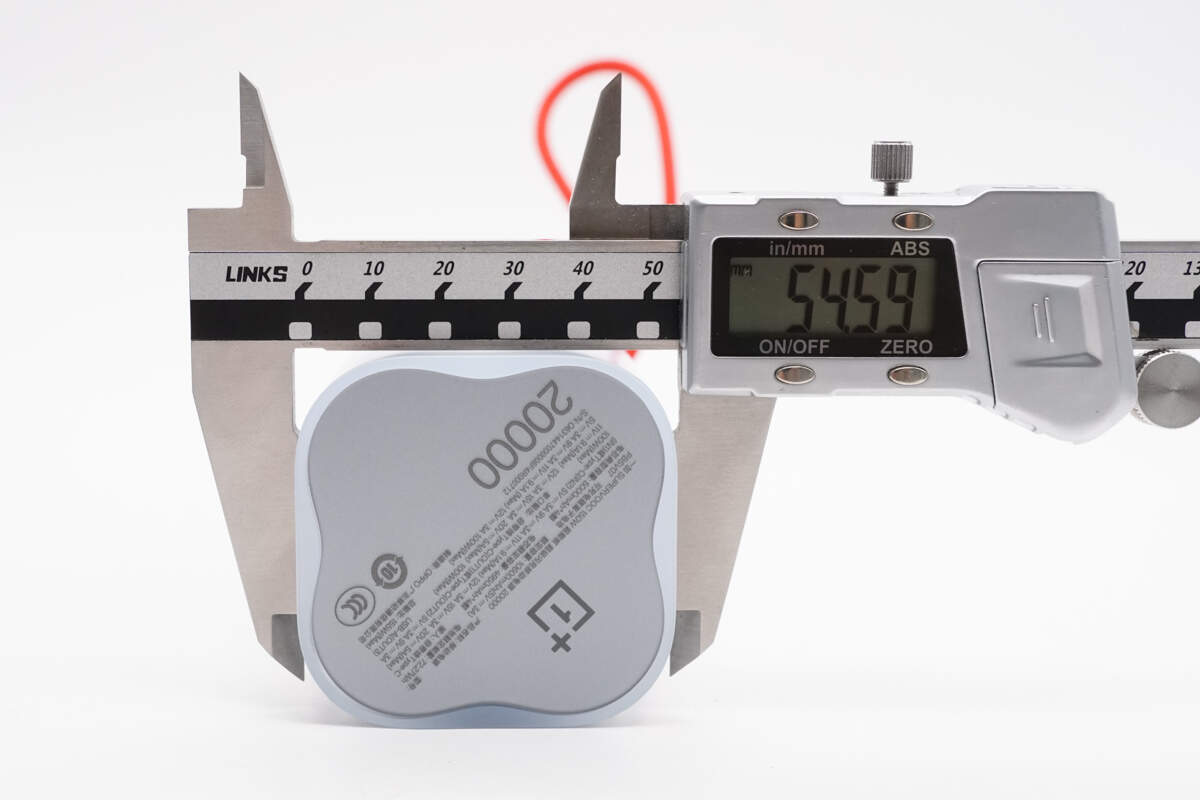

Độ dày là 54,59mm.

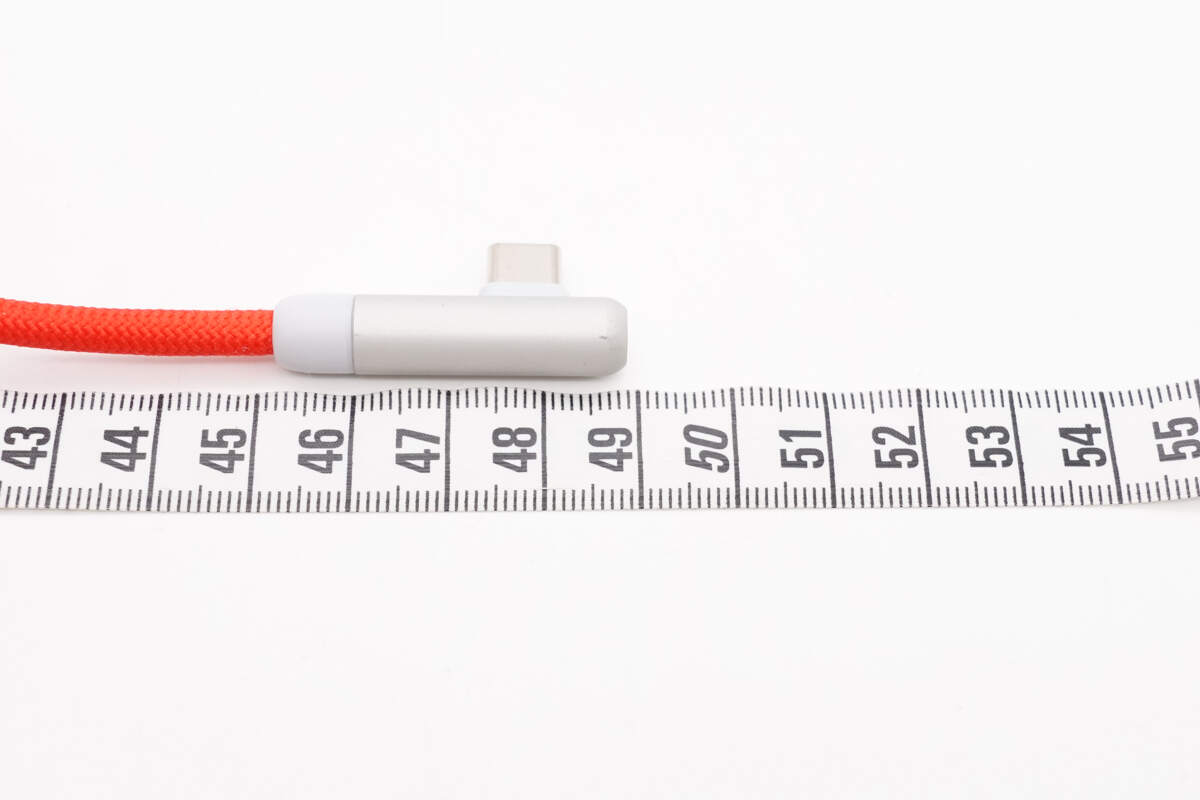

Ngoài ra, chiều dài đo được của cáp Type-C1 là khoảng 49cm.

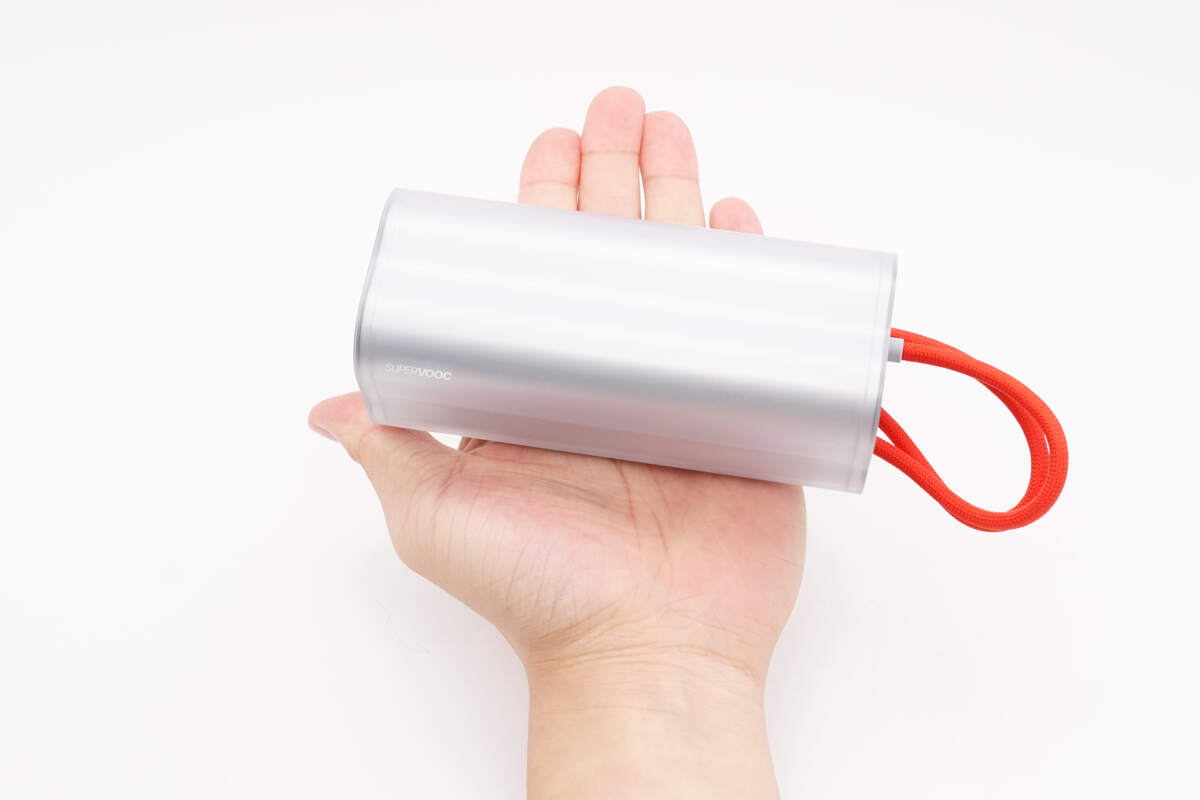

Bạn có thể cảm nhận trực quan kích thước của sạc dự phòng khi cầm nó trên tay.

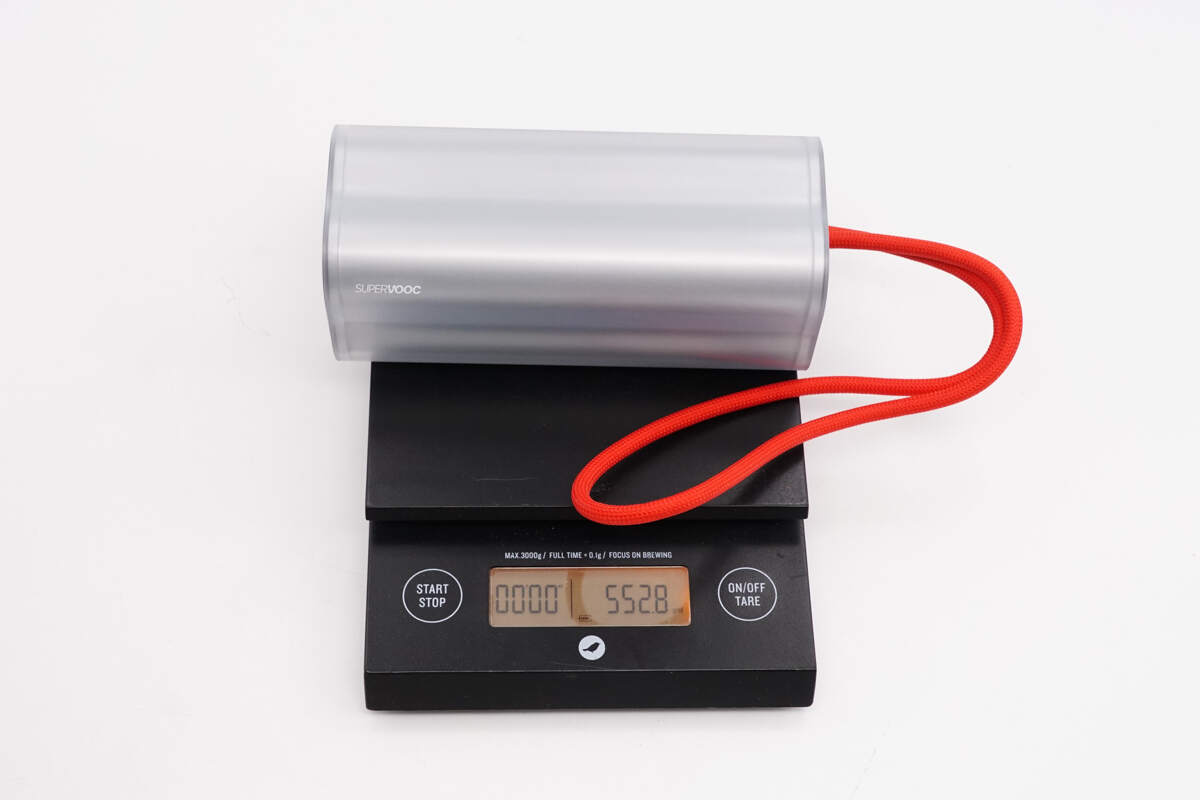

Ngoài ra, trọng lượng của sạc dự phòng di động được đo là khoảng 553g.

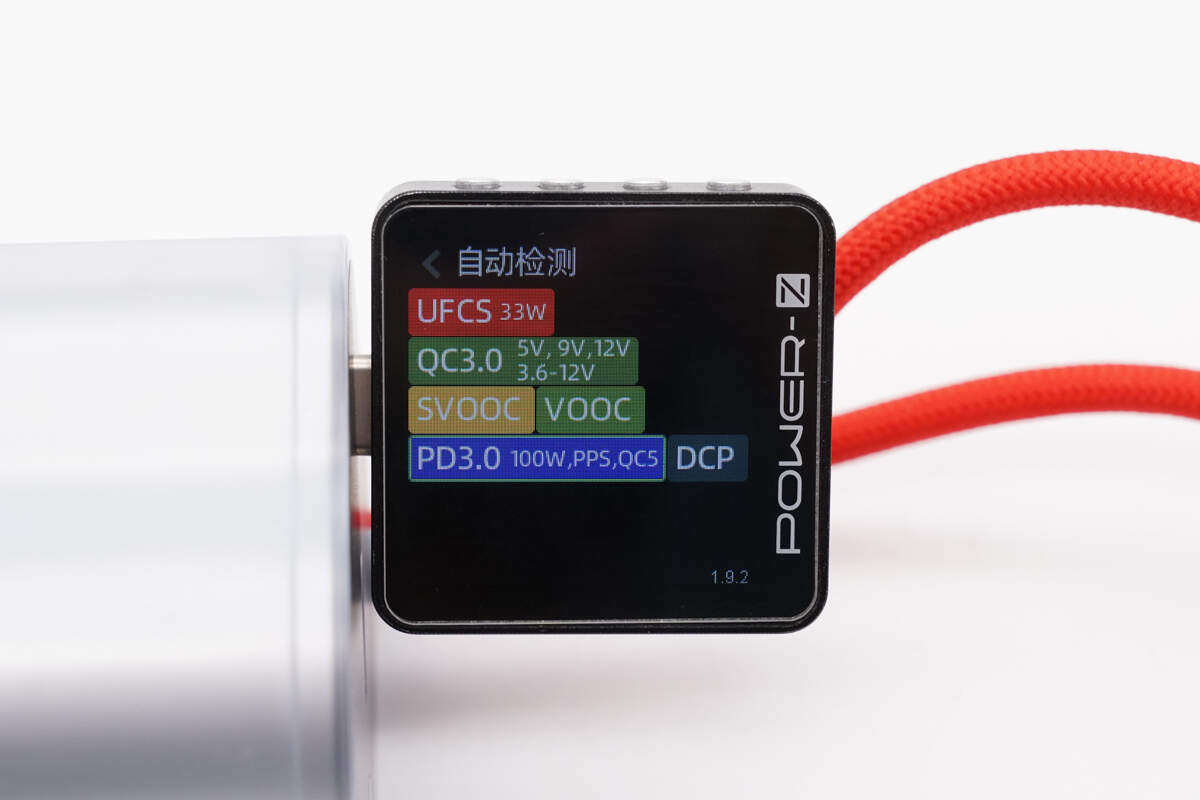

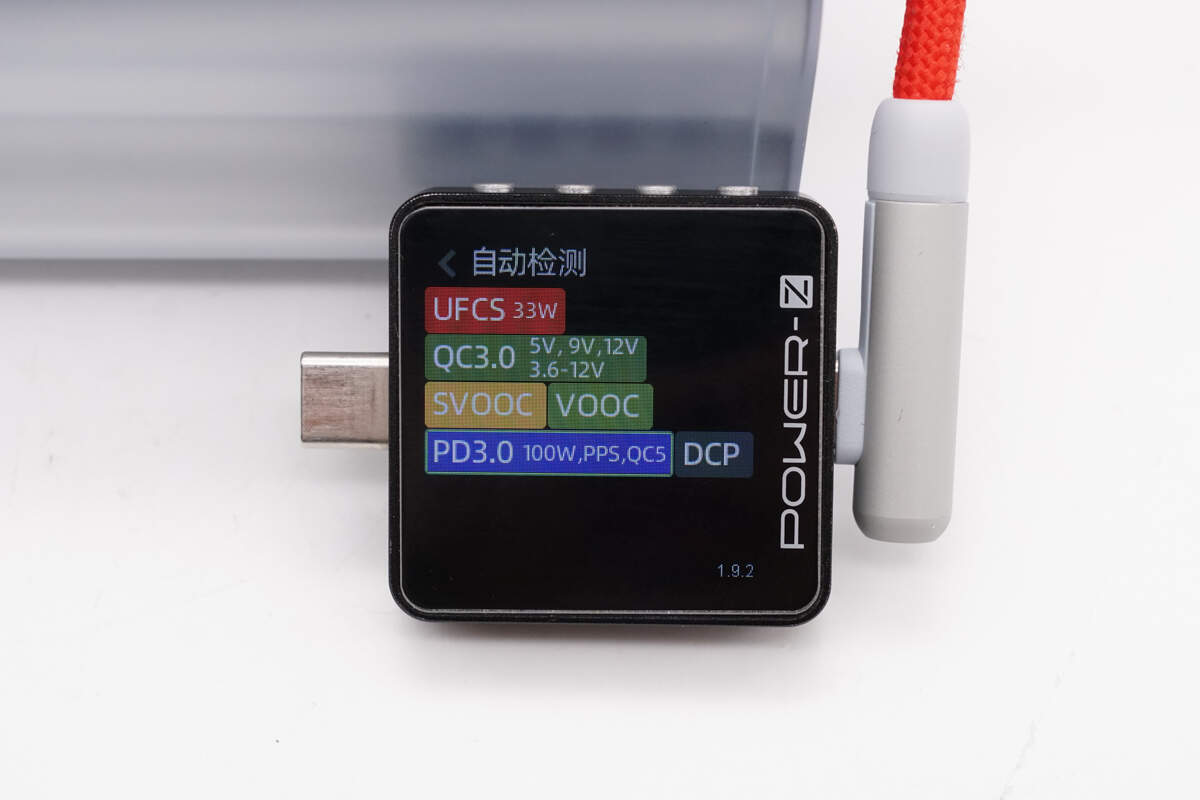

Sử dụng ChargerLAB POWER-Z KM003C, người ta đã đo được rằng cáp Type-C1 hỗ trợ các giao thức sạc UFCS, QC3.0/5, SVOOC, VOOC, PD3.0, PPS và DCP.

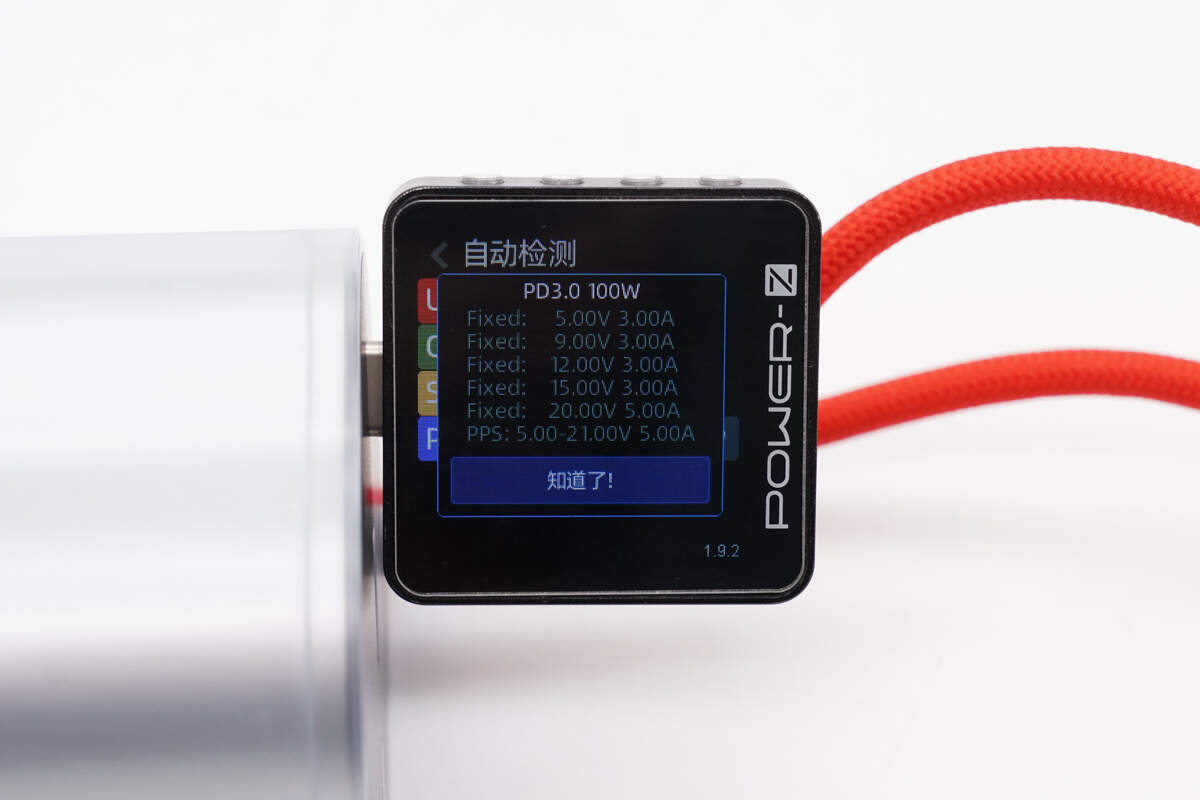

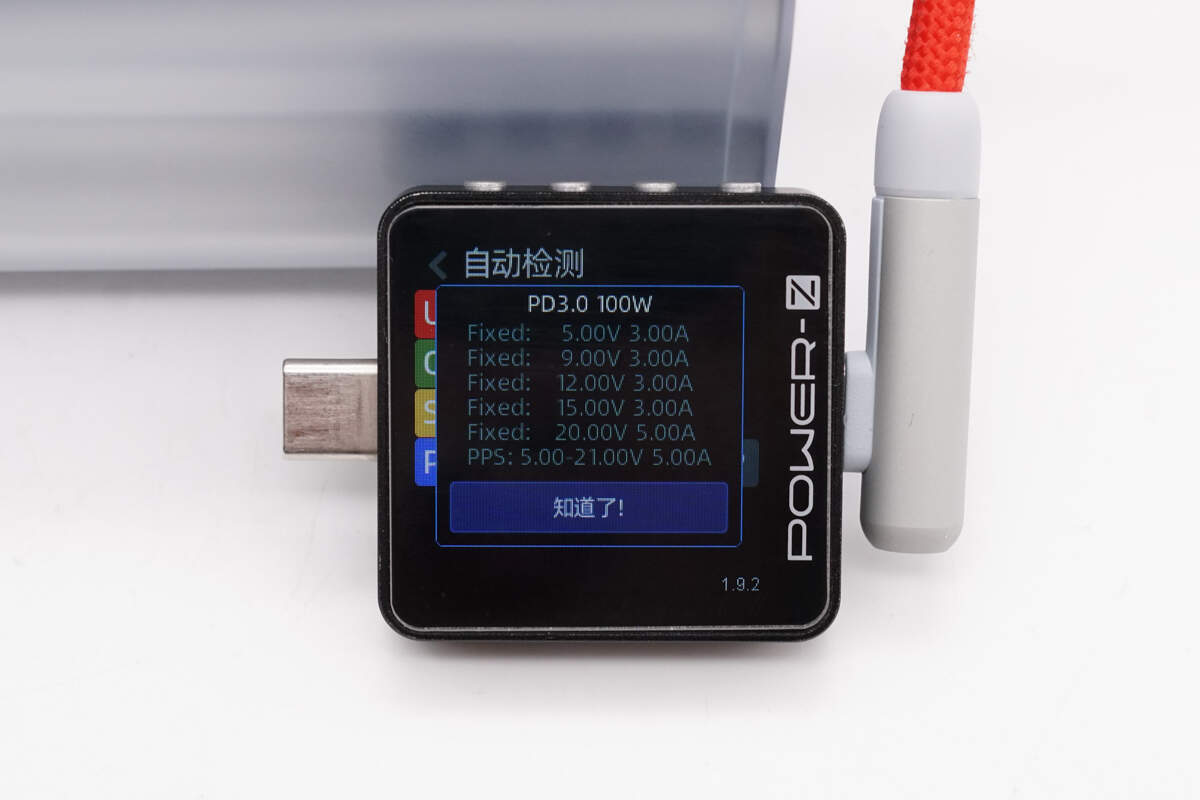

Thông báo PDO cho thấy cáp Type-C1 cũng có năm mức điện áp cố định là 5V3A, 9V3A, 12V3A, 15V3A và 20V5A, cũng như mức điện áp PPS là 5-21V5A.

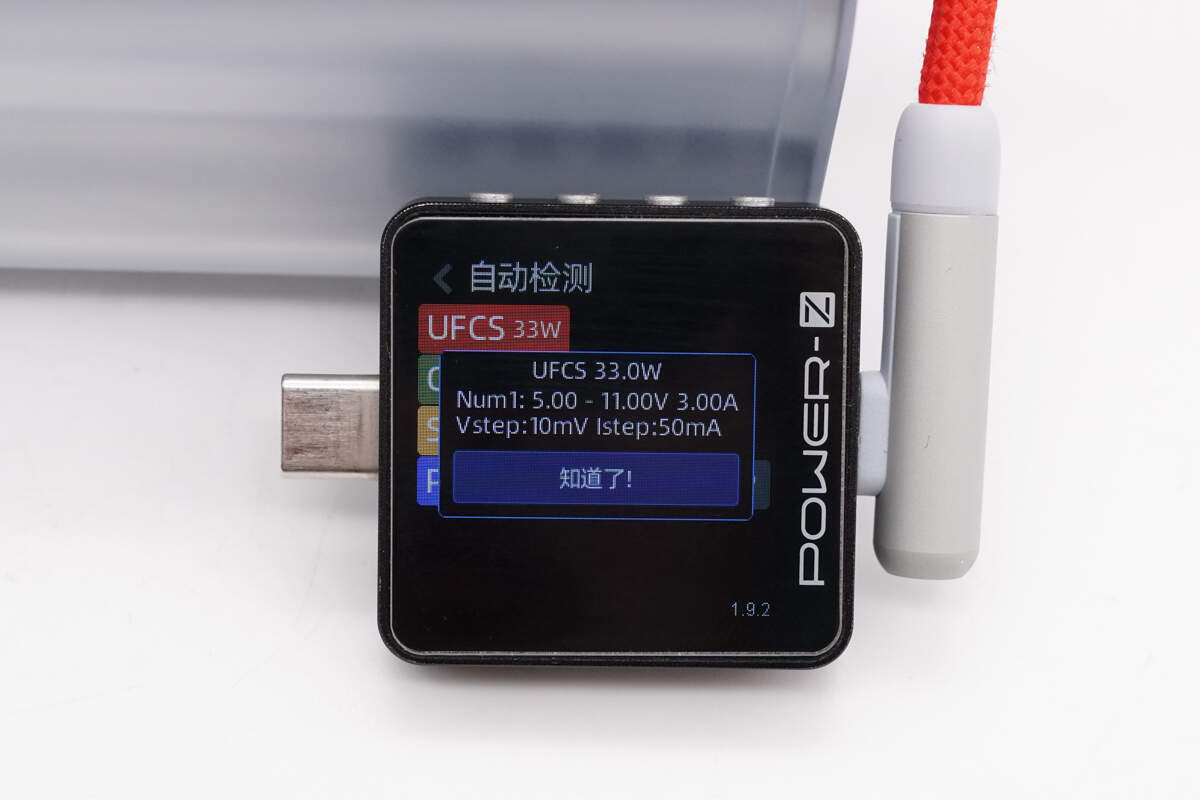

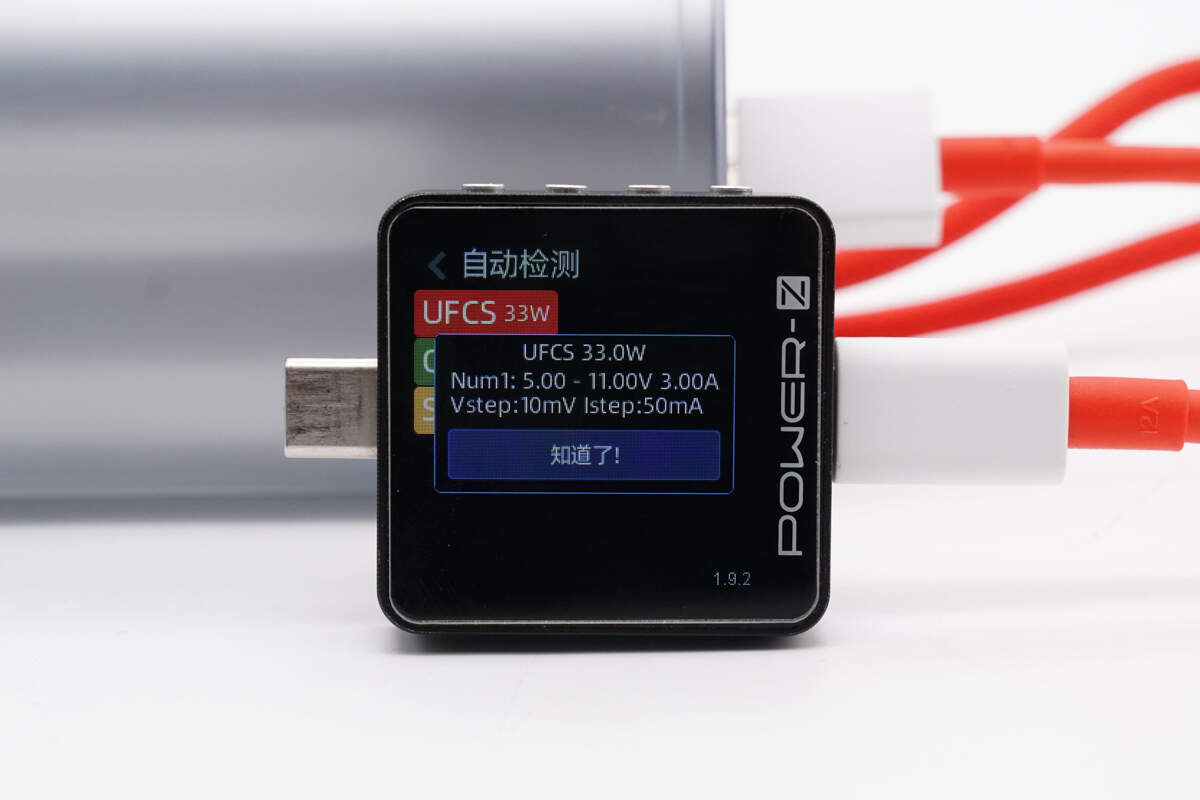

Ngoài ra, người ta còn đo được rằng bộ sạc nhanh UFCS có mức điện áp từ 5-11V3A.

Đã đo được rằng giao thức tương thích của cổng Type-C2 giống với giao thức tương thích của cáp Type-C1.

Điều này cũng đúng với tin nhắn PDO.

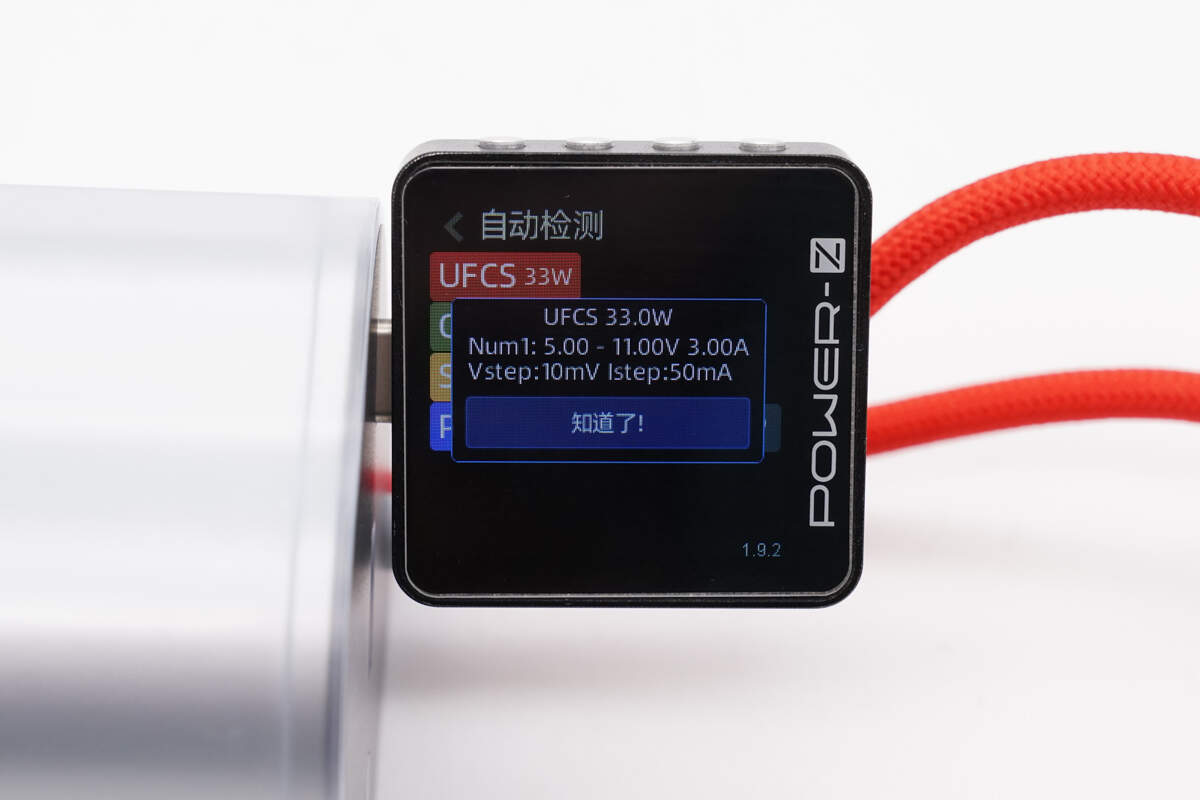

Sạc nhanh UFCS Fusion cũng có dải điện áp từ 5-11V3A, nghĩa là hiệu suất hoàn toàn giống nhau và hỗ trợ cắm điện trực tiếp.

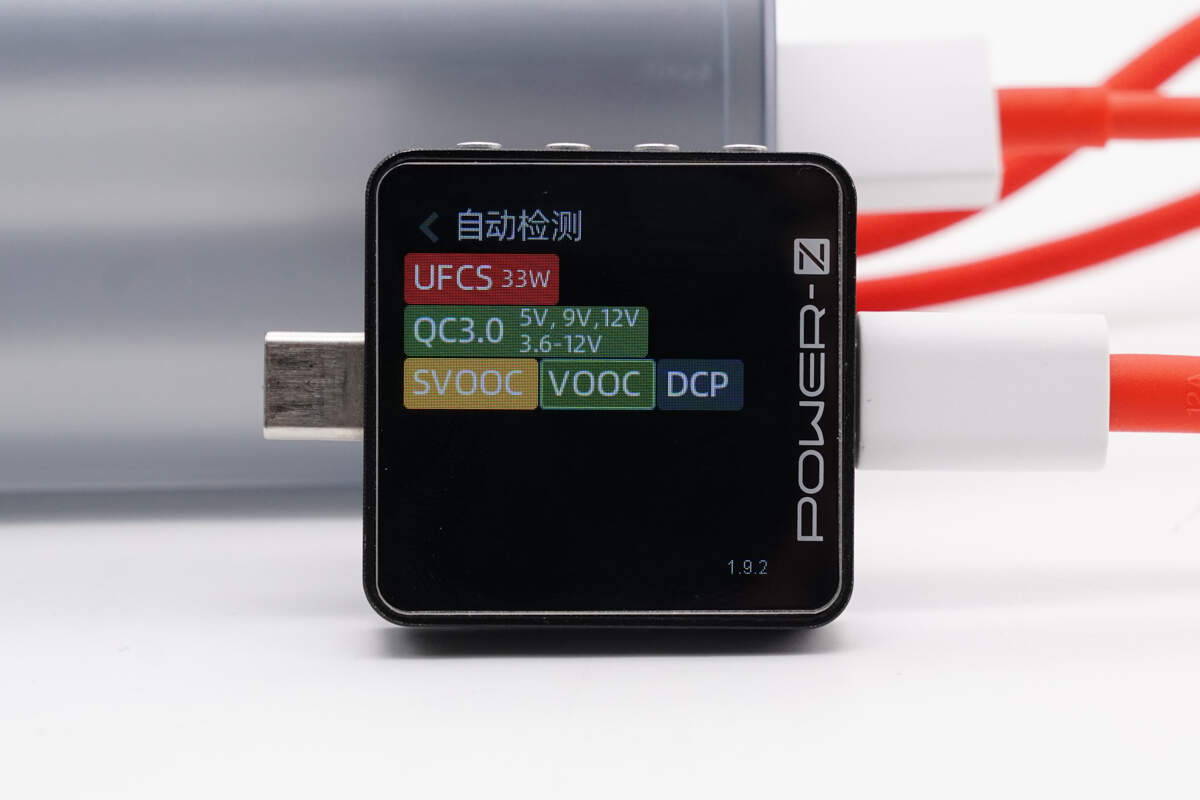

Người ta đo được rằng cổng USB-A hỗ trợ các giao thức sạc UFCS, QC3.0, SVOOC, VOOC và DCP.

Người ta đo được rằng cổng USB-A của bộ sạc nhanh UFCS fusion có dải điện áp từ 5-11V3A.

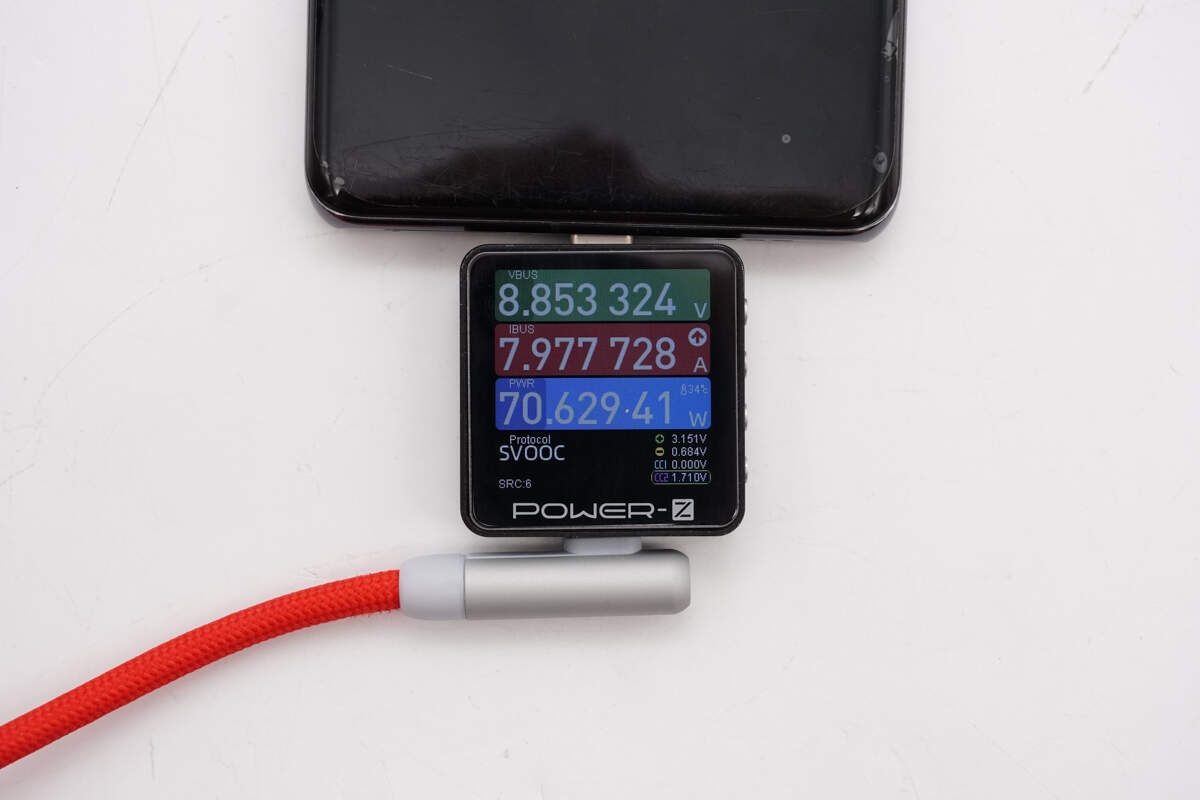

Khi sử dụng cáp Type-C1 để sạc OPPO Find X6 Pro, công suất đo được là khoảng 70,63W.

Tháo rời pin dự phòng OnePlus 150W Super Flash Charge

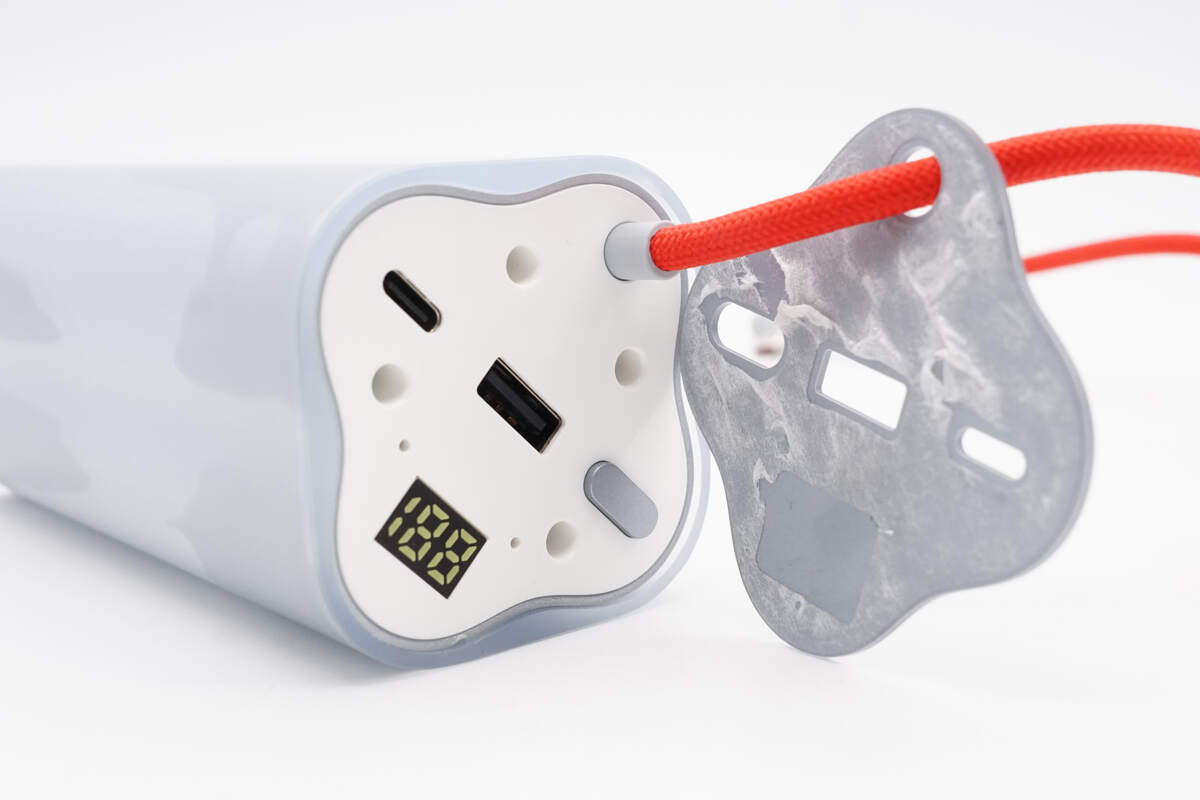

Tháo nắp dưới của thân máy bay, bên trong có các vít cố định.

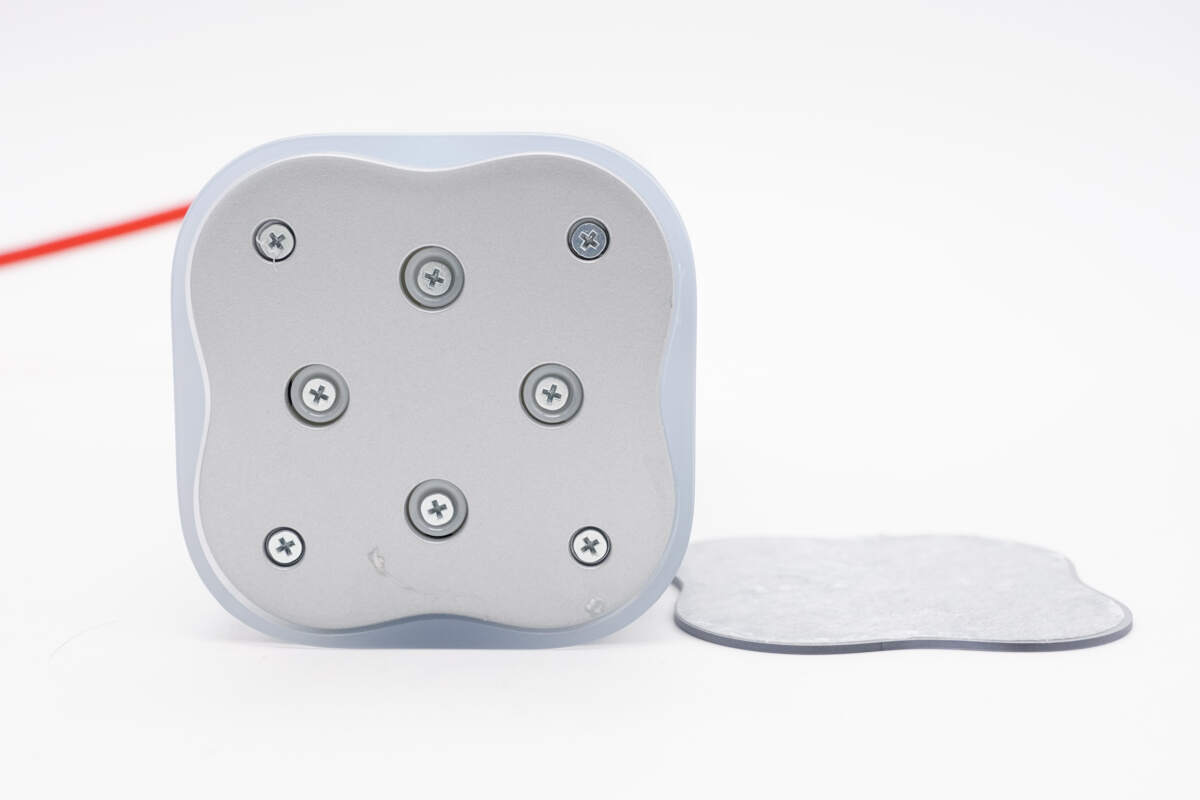

Tháo nắp trên ra, có các vít cố định ở bốn lỗ bên trong.

Kéo lớp vỏ ngoài của sạc dự phòng ra.

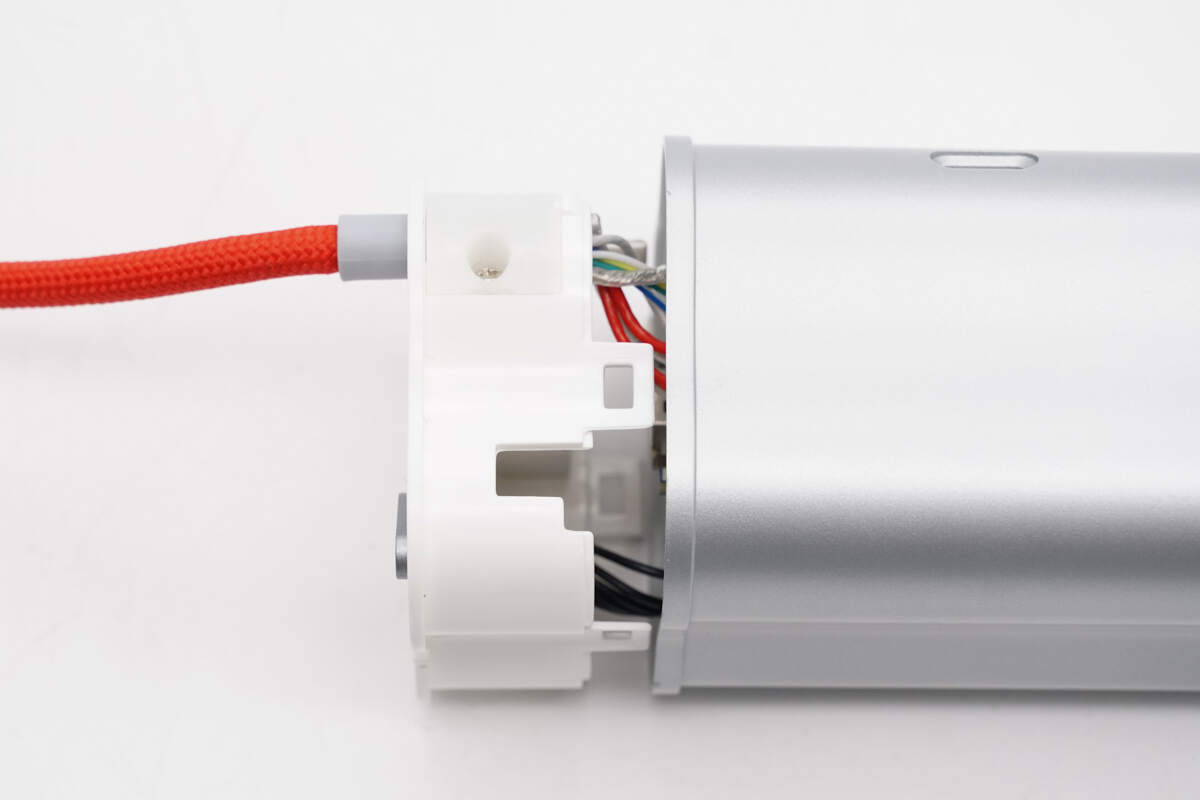

Tiếp tục tháo các ốc vít và lấy lớp vỏ màu trắng ở trên cùng ra. Ngoài ra còn có khóa cố định ở bên hông.

Màn hình hiển thị kỹ thuật số được hàn bằng một bảng mạch nhỏ độc lập, kết nối với bảng mạch chính thông qua một sợi dây màu đen, khe cắm được gia cố bằng keo.

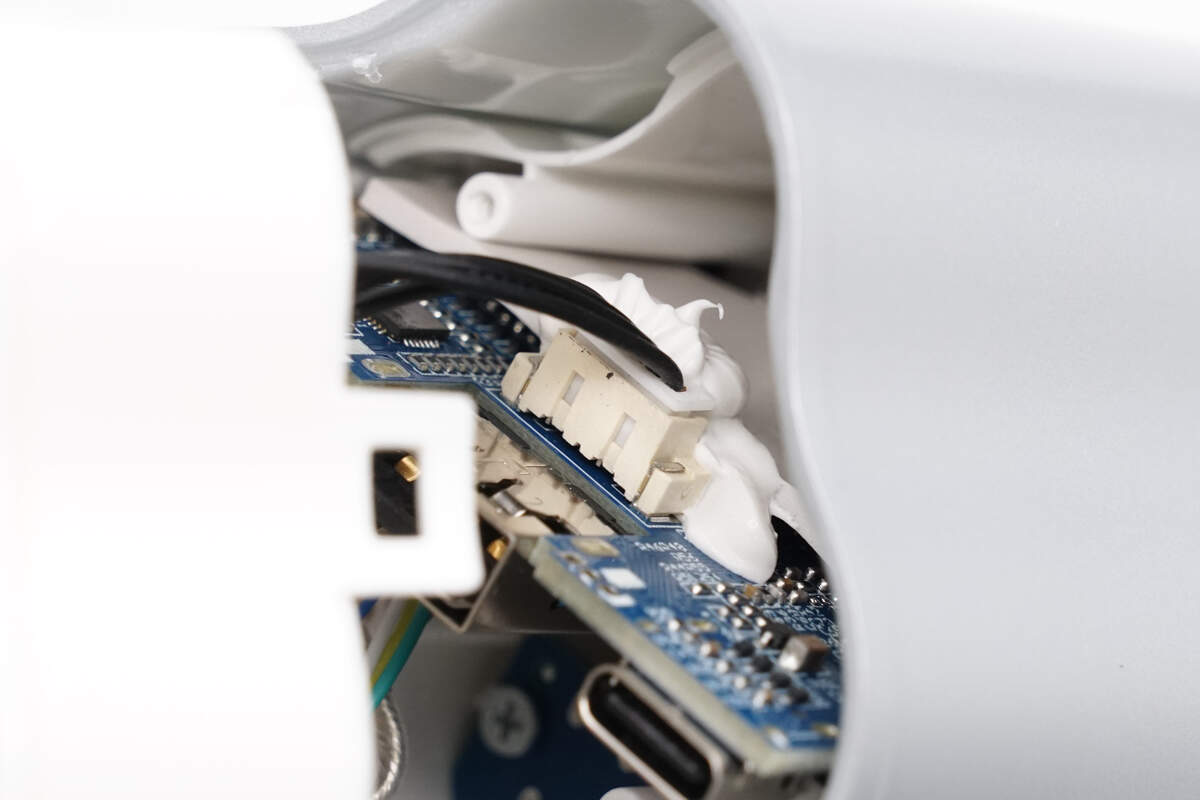

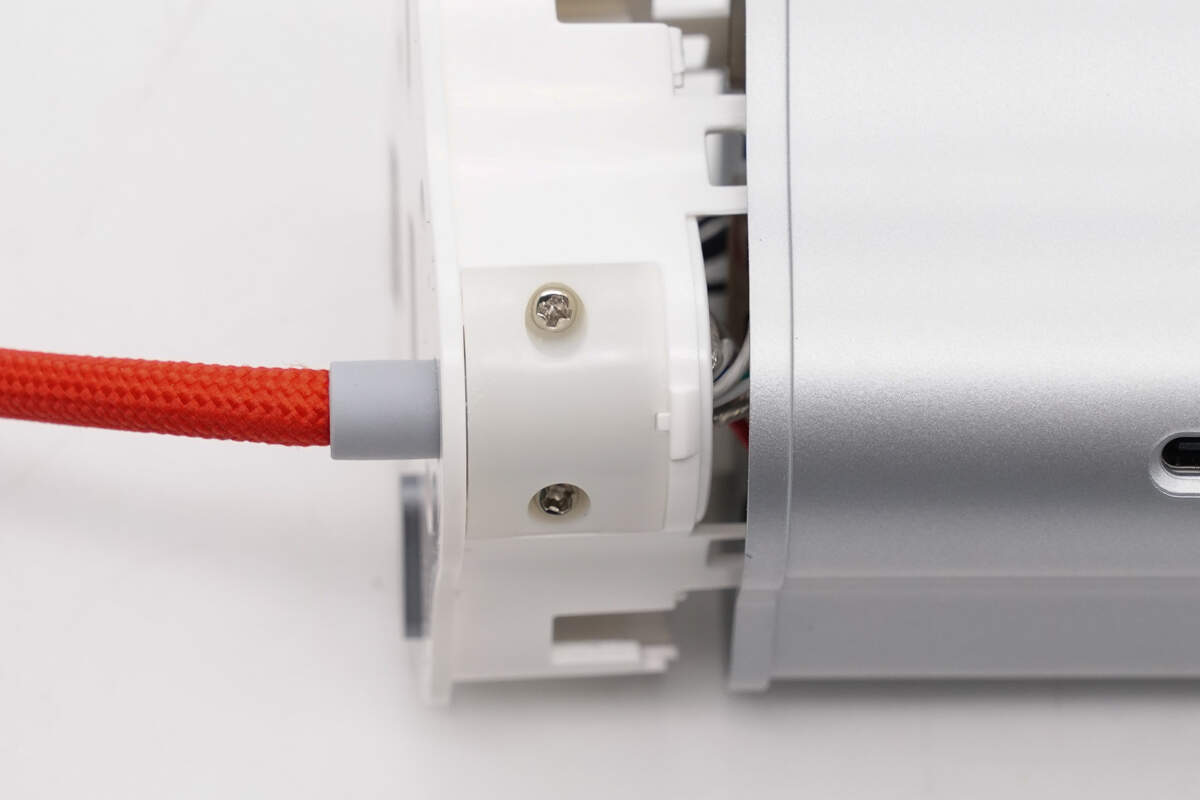

Kết nối cáp USB-C được gia cố và bảo vệ bằng ốc vít.

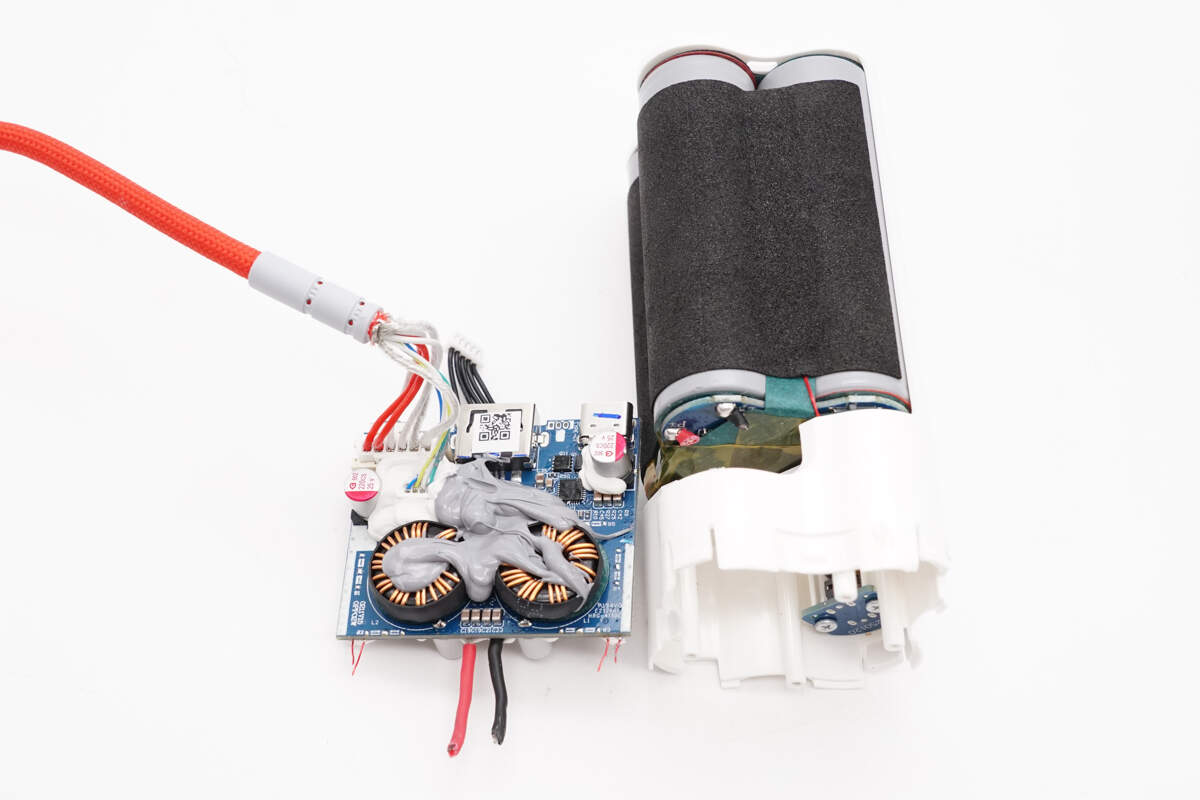

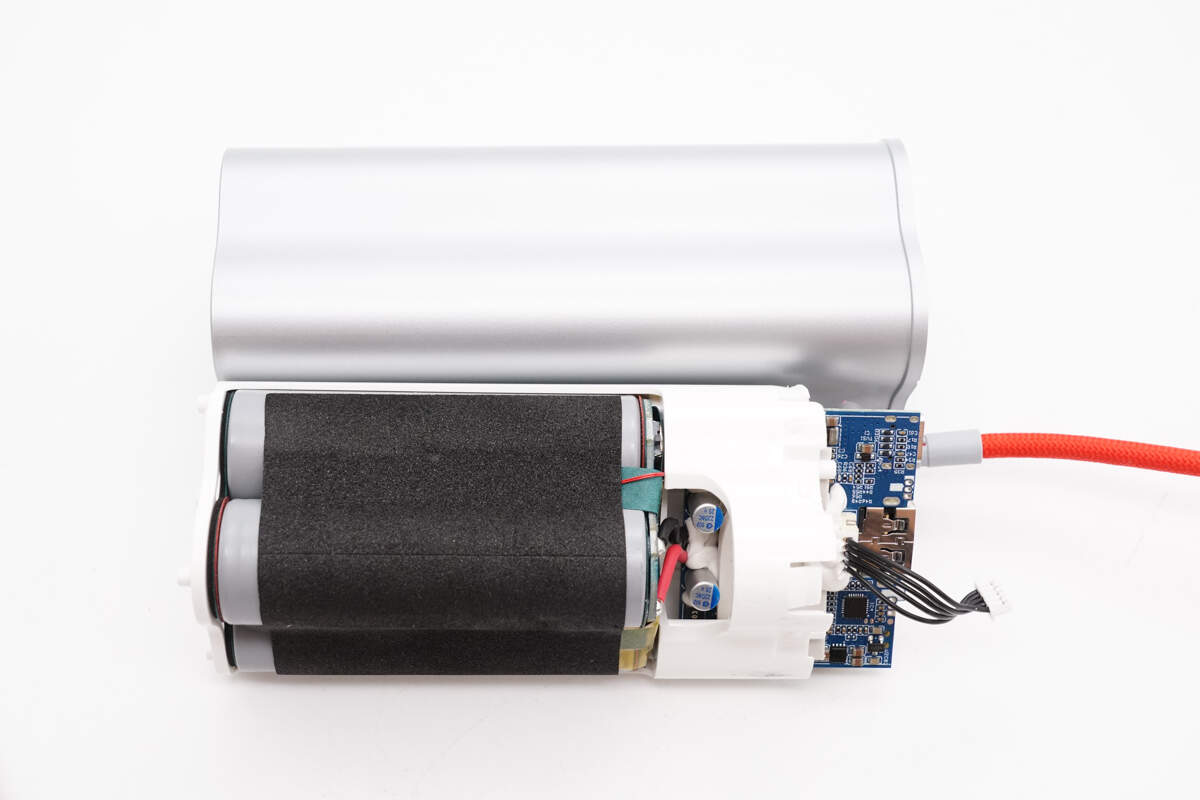

Tháo các vít ở đầu kia để lấy bộ pin và bo mạch chủ PCB ra. Bộ pin được bao phủ bằng khung nhựa màu trắng và các ngăn pin được bao phủ bằng bọt bảo vệ.

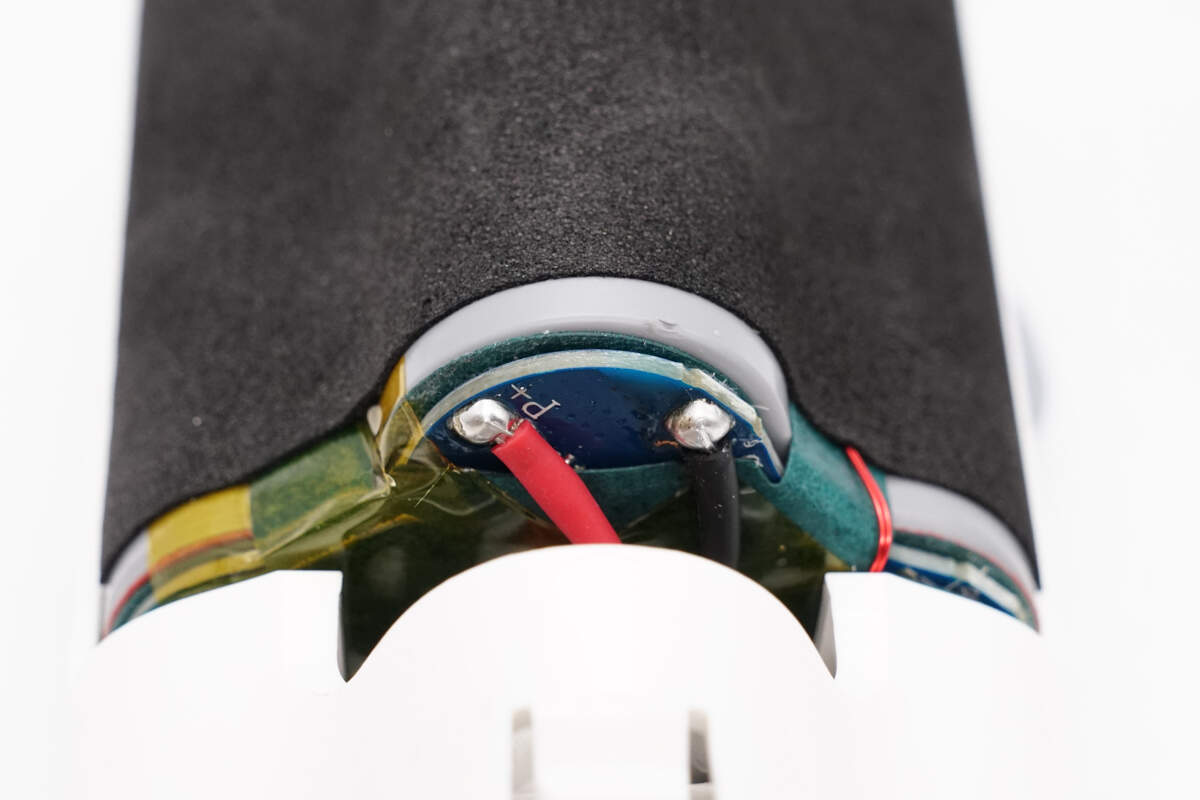

Bo mạch chủ PCB và bo mạch bảo vệ pin lithium của bộ pin được kết nối bằng cách hàn dây màu đỏ và đen.

Tách rời bo mạch chính PCB.

Tiếp tục lấy cụm pin ra, bôi keo vào rãnh khung nhựa để cố định cell pin và lắp thêm nhiệt điện trở để theo dõi nhiệt độ của cell pin.

Mặt trước của bộ pin được kết nối với bảng bảo vệ pin lithium và được dán bằng giấy cách điện và băng dính Highland Wheat.

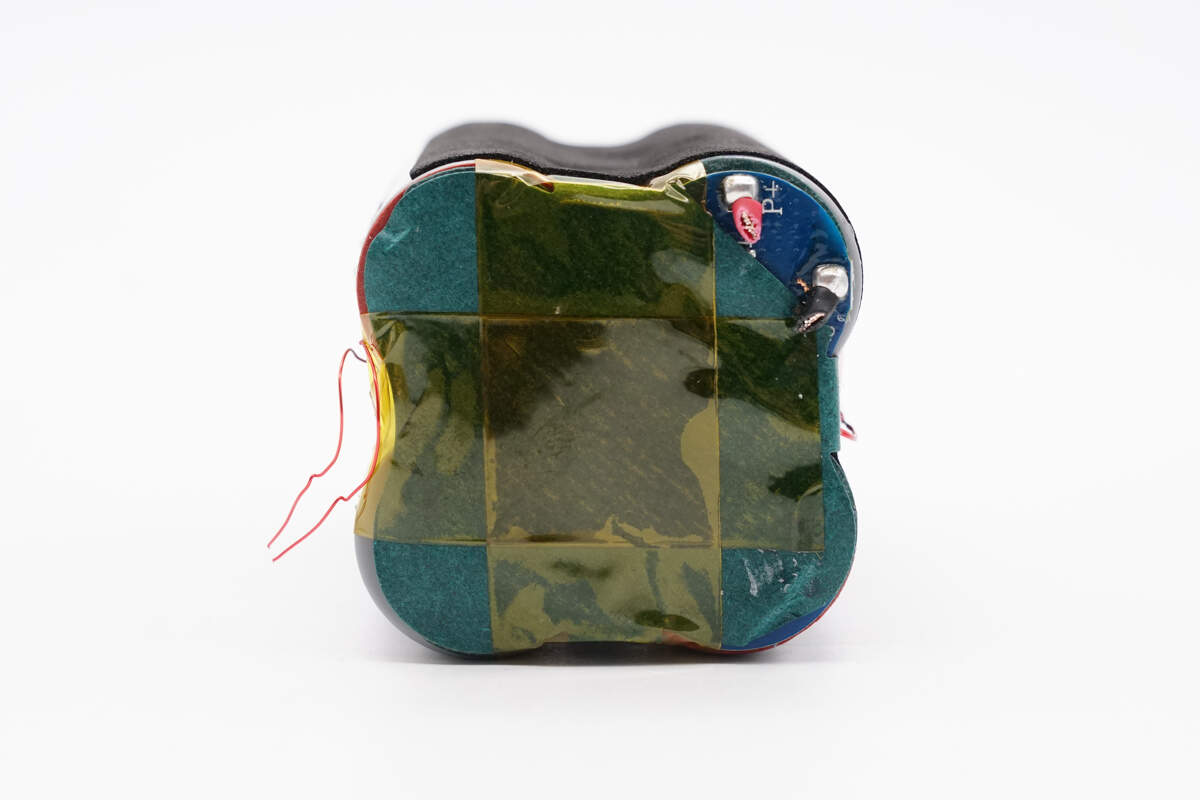

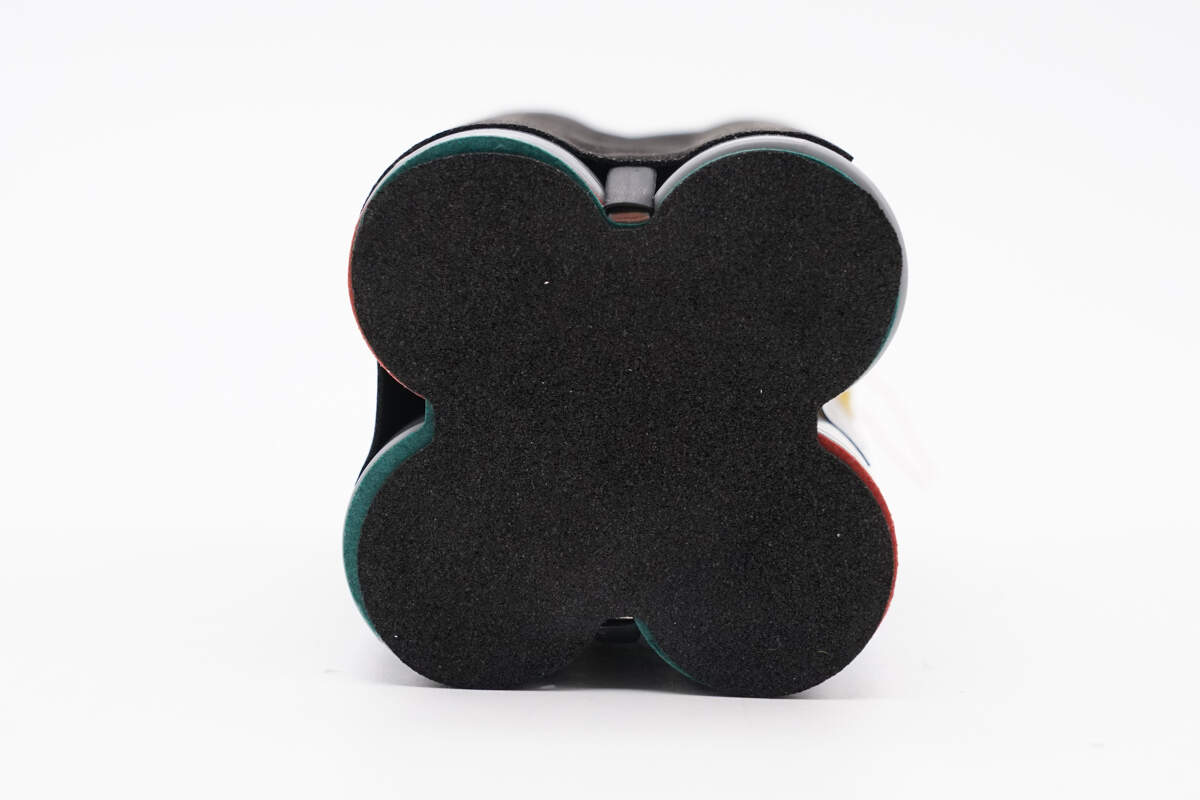

Đầu còn lại được dán giấy cách nhiệt lúa mạch vùng cao và lớp xốp bảo vệ đệm.

Xé lớp giấy cách điện lúa mạch vùng cao, sau đó kết nối cell pin và bảng bảo vệ pin lithium bằng phương pháp hàn điểm tấm niken.

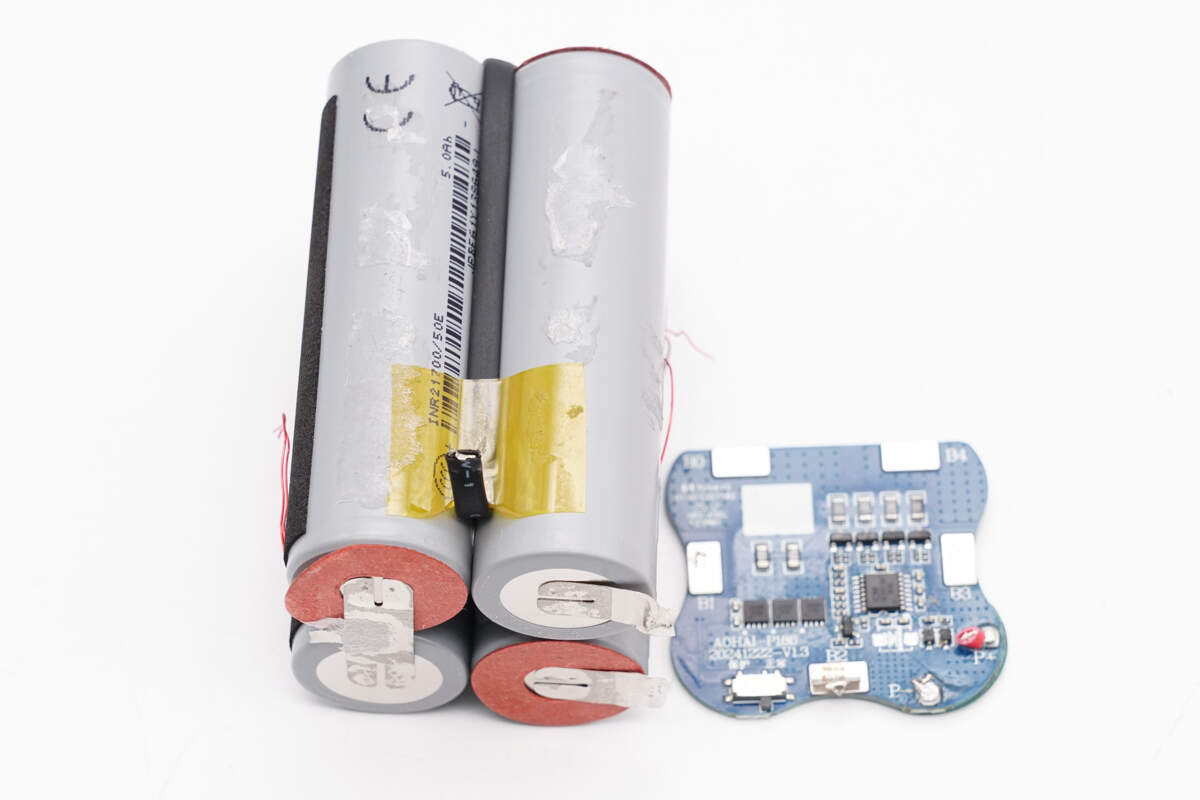

Tách cụm pin ra khỏi bảng bảo vệ pin lithium và cực dương của cell pin cũng được phủ giấy cách điện.

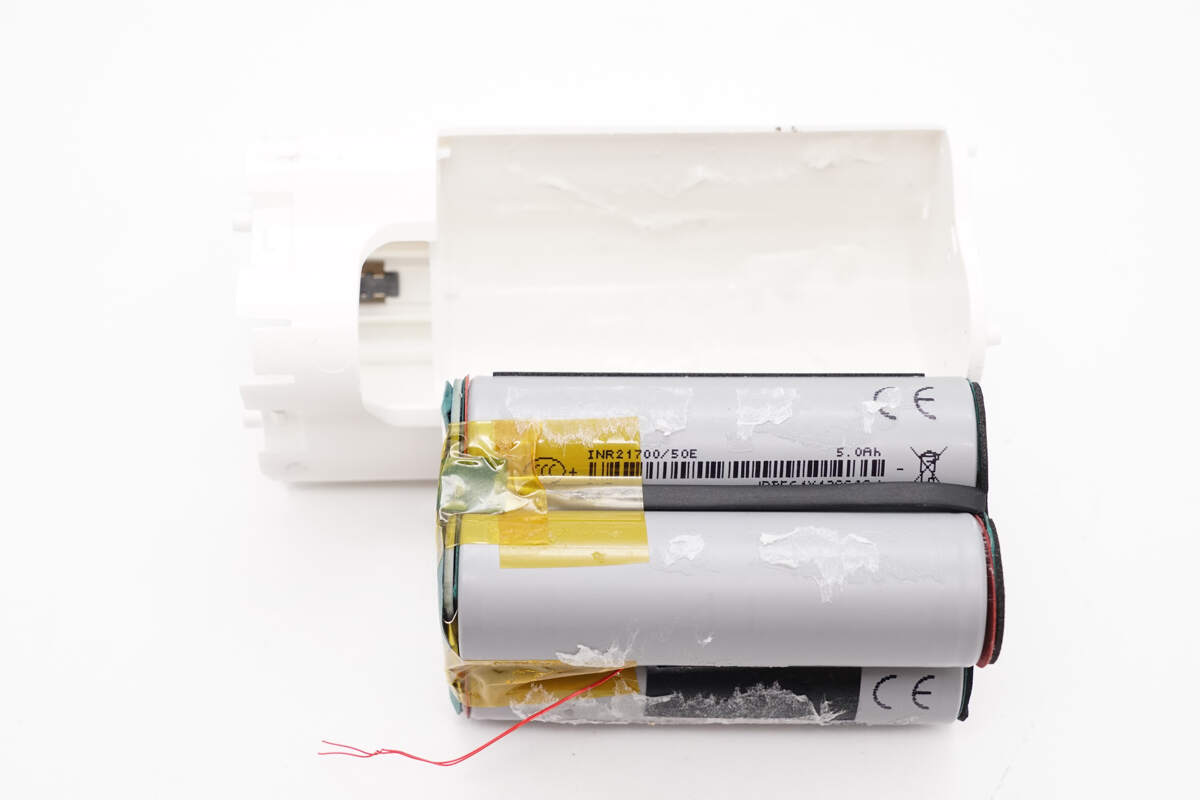

Bốn cell pin 21700 trong bộ pin đến từ EVE Lithium Energy, model INR21700/50E, có dung lượng 5Ah. Đây là loại pin dùng cho ô tô và đã đạt chứng nhận CCC và CE.

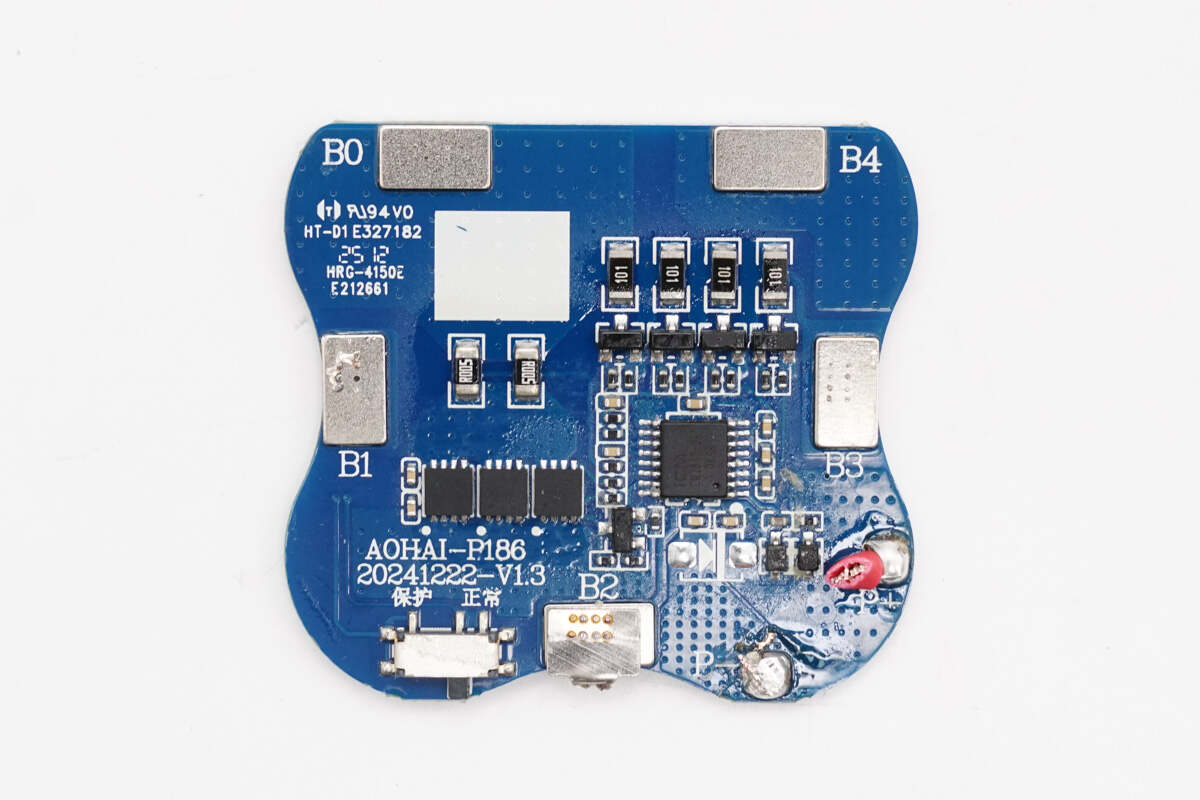

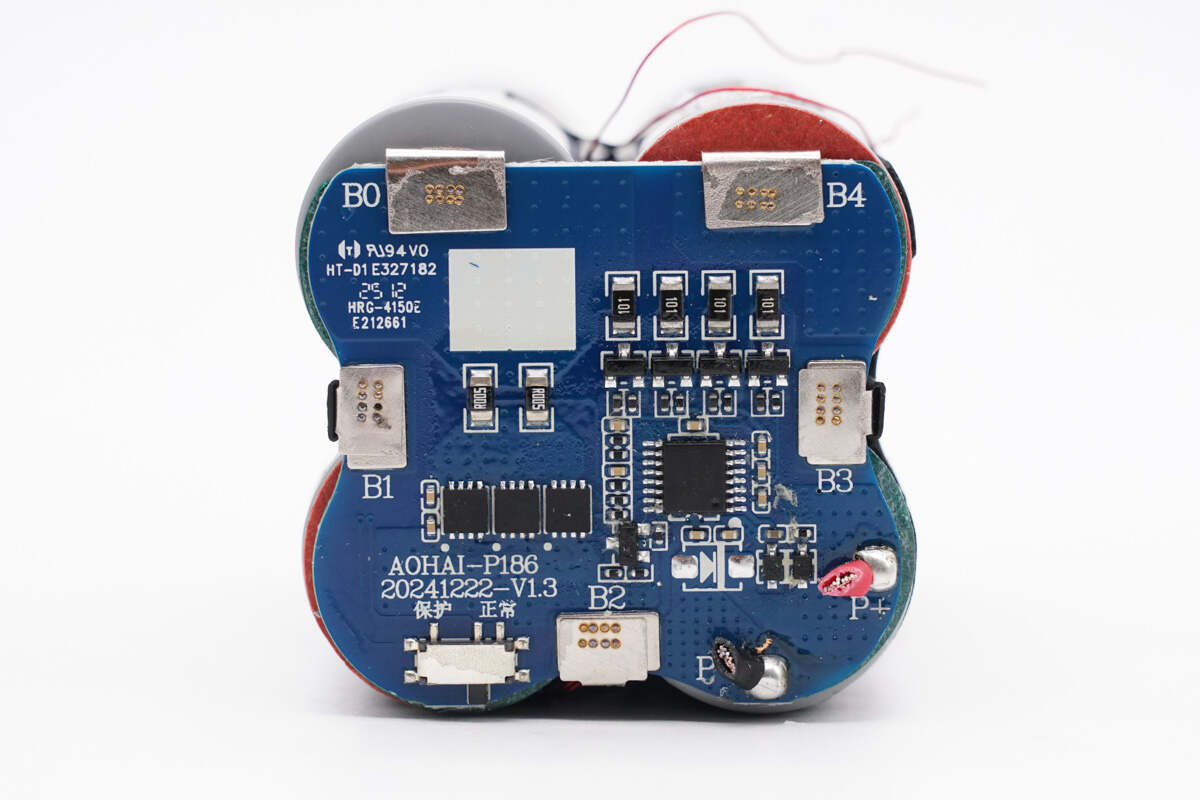

Mặt trước của bo mạch bảo vệ pin lithium được trang bị chip bảo vệ pin lithium, ống bảo vệ pin lithium và mạch cân bằng.

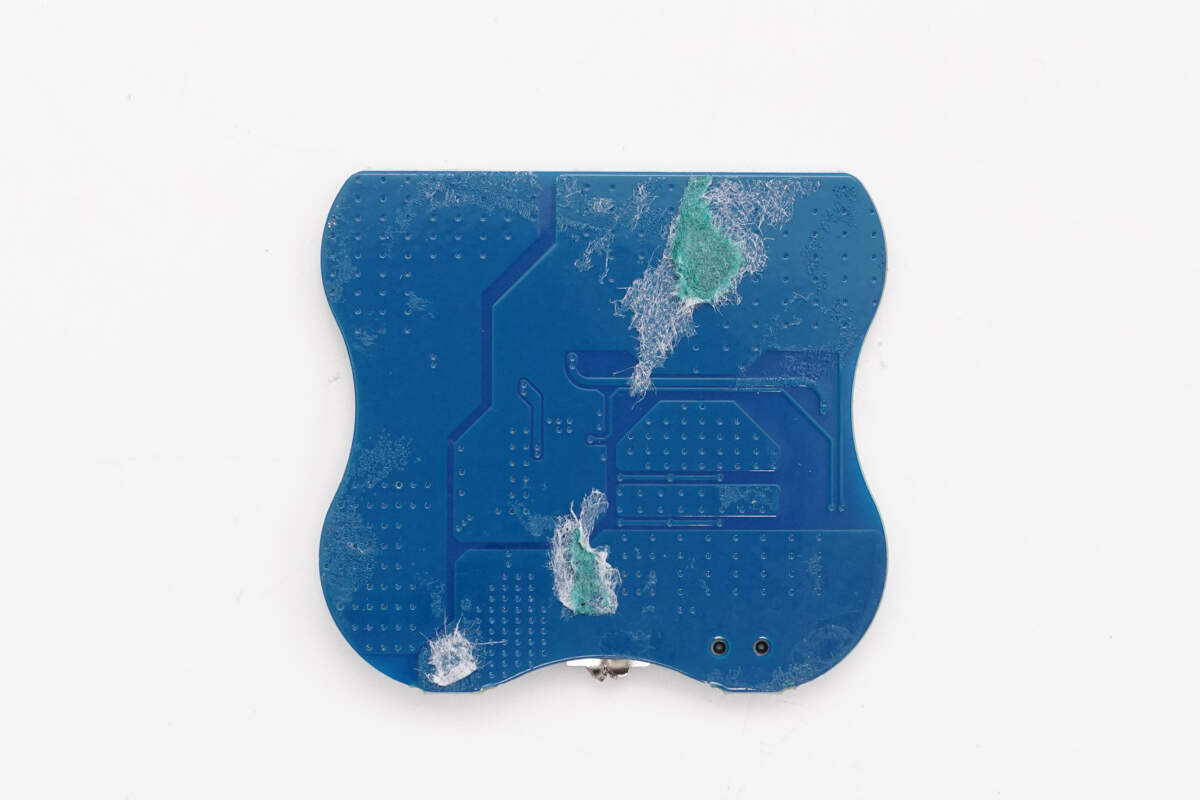

Không có linh kiện nào ở mặt sau của bo mạch.

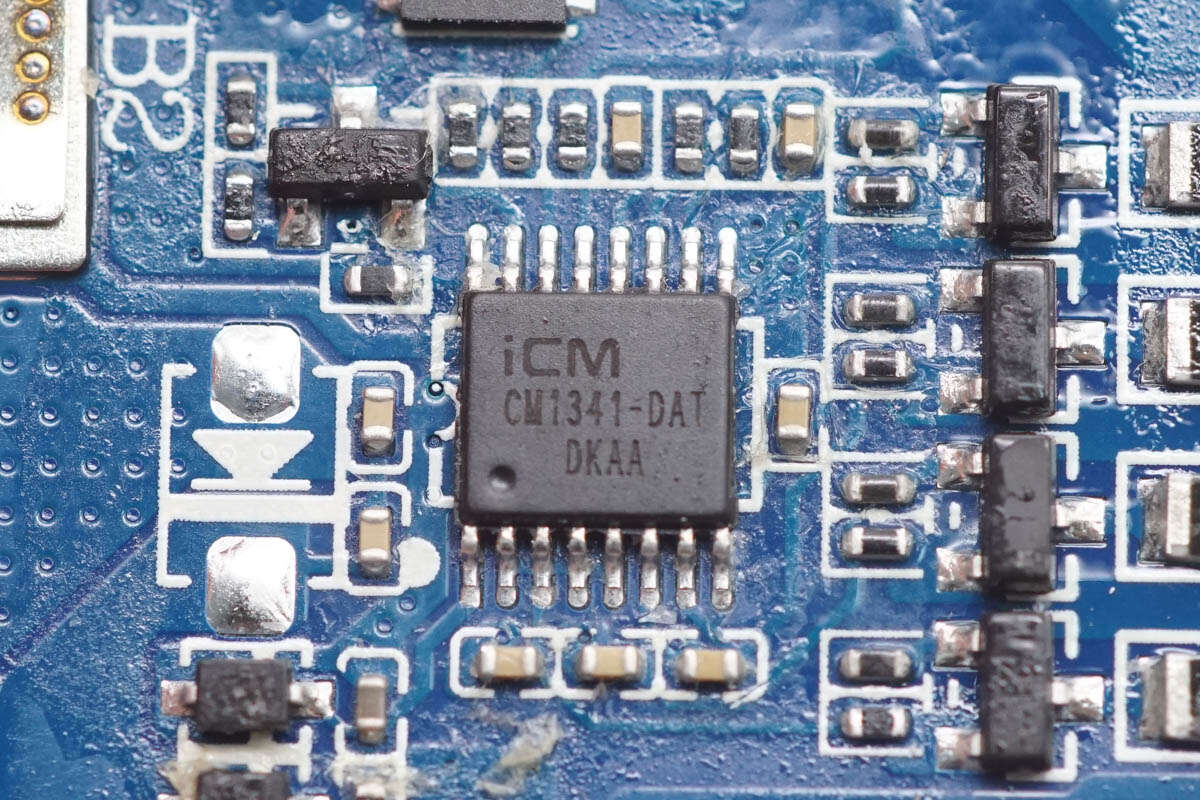

Chip bảo vệ pin đến từ Chuangxinwei, model CM1341-DAT, là chip bảo vệ chuyên dụng cho pin lithium-ion/lithium sắt phosphate dòng 4, tích hợp mạch phát hiện điện áp và mạch phát hiện dòng điện có độ chính xác cao. Bằng cách phát hiện điện áp, dòng điện sạc và xả, nhiệt độ và các thông tin khác của từng pin, các chức năng bảo vệ pin sạc quá mức, xả quá mức, cân bằng, ngắt kết nối, cấm sạc điện áp thấp, quá dòng xả, ngắn mạch, quá dòng sạc và quá nhiệt sẽ được thực hiện. Độ trễ bảo vệ quá dòng xả có thể điều chỉnh bằng tụ điện bên ngoài và các độ trễ bảo vệ khác được tích hợp sẵn.

Chuangxinwei CM134 1-DAT có độ chính xác bảo vệ quá tải pin 15mV, hỗ trợ bảo vệ quá dòng xả ba giai đoạn, hỗ trợ bảo vệ quá dòng sạc, hỗ trợ bảo vệ đứt dây pin và bảo vệ đứt nhiệt điện trở NTC, đồng thời có thể cung cấp chức năng bảo vệ hoàn chỉnh cho bộ pin lithium nhiều chuỗi.

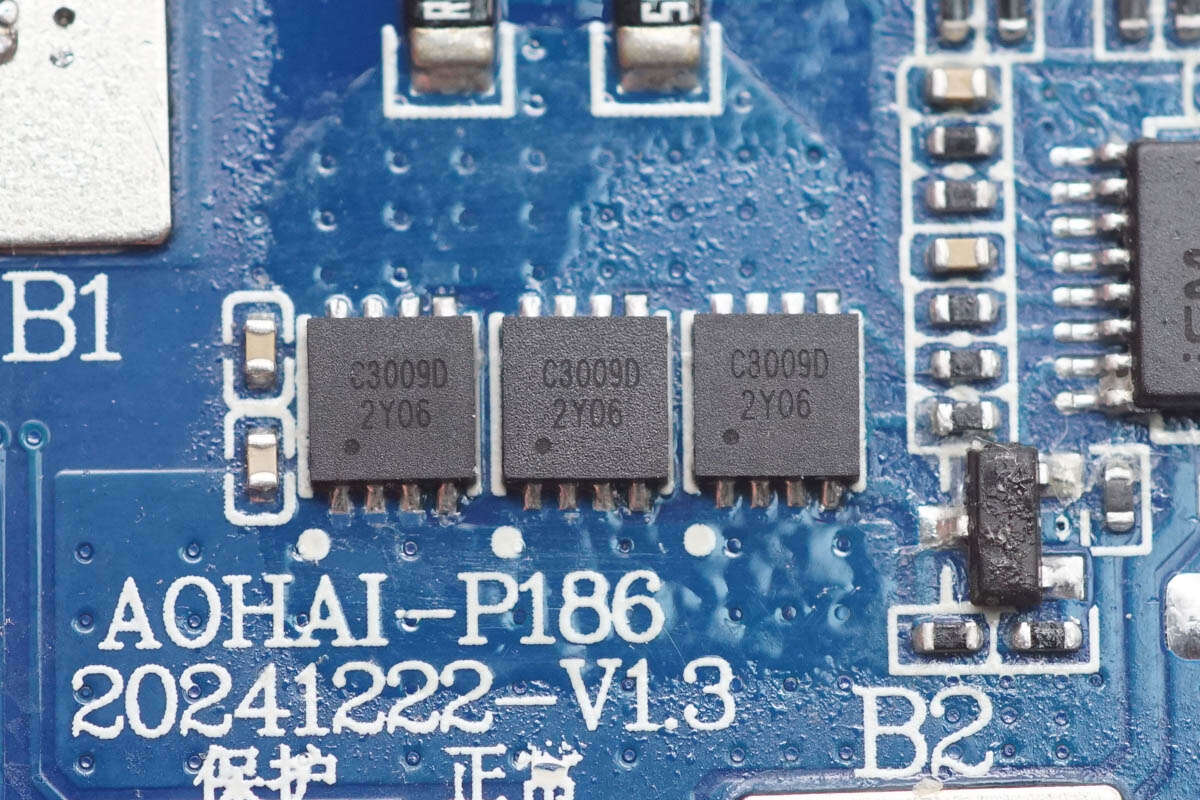

Ống bảo vệ pin được in lưới bằng C3009D, đây là NMOS kép, với ba ống được kết nối song song.

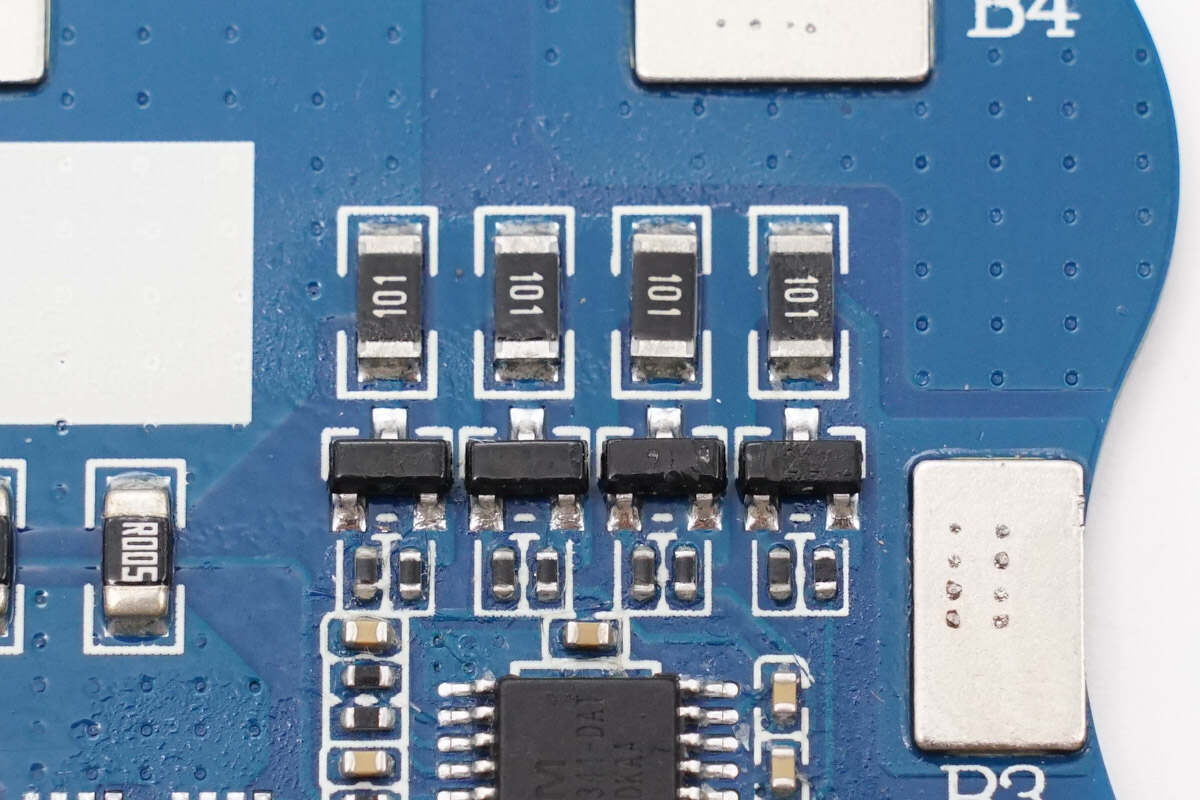

Cận cảnh điện trở cân bằng pin và ống công tắc cân bằng.

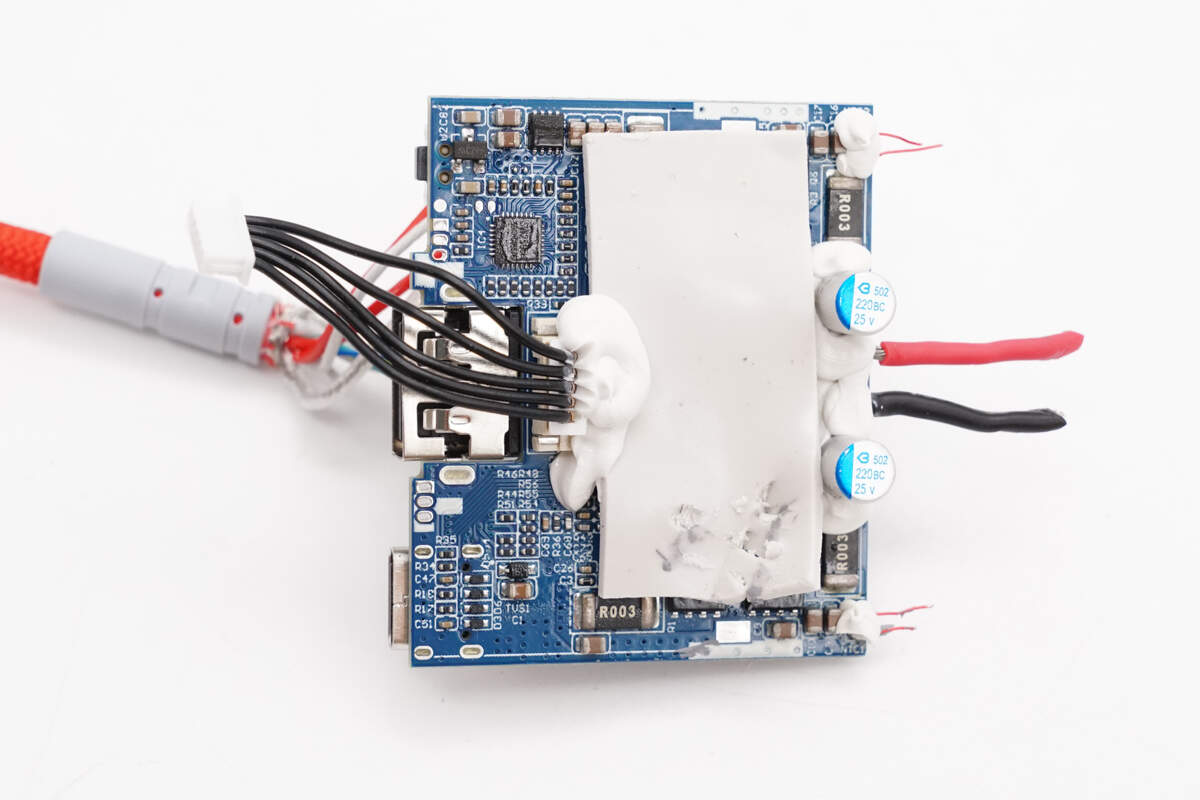

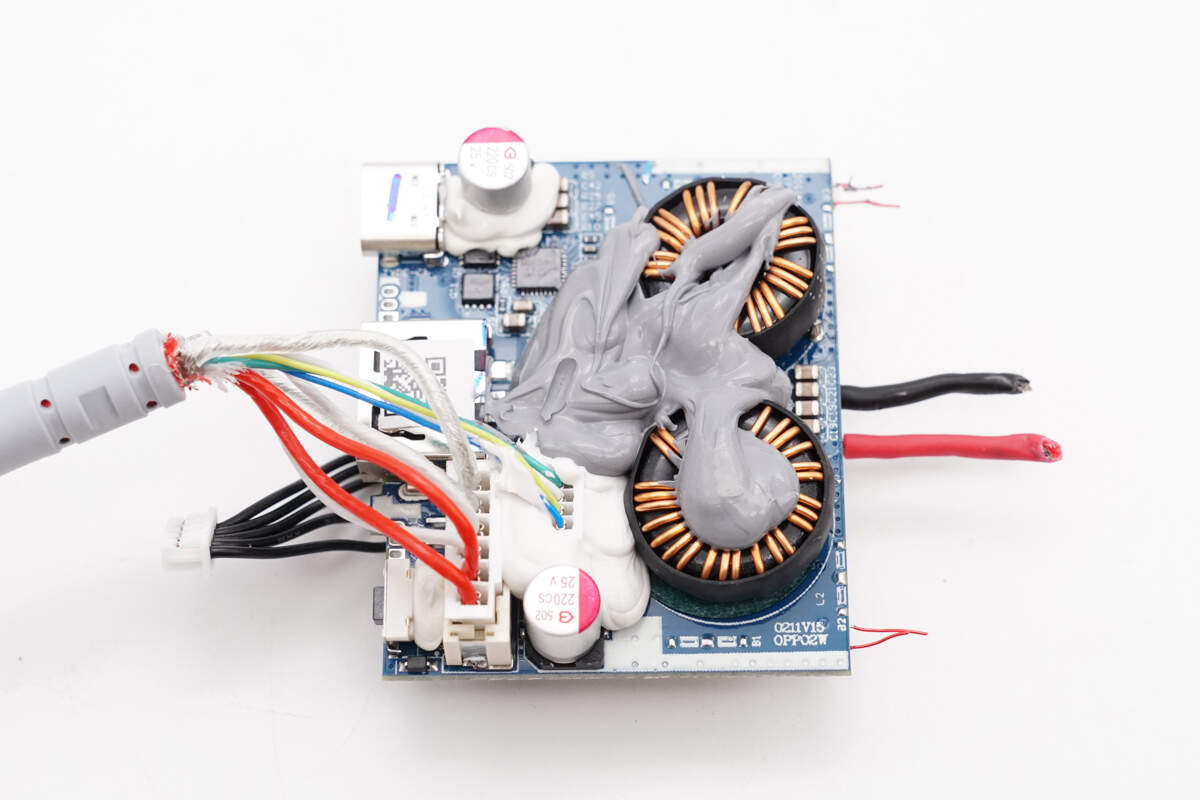

Cáp USB-C đầu ra sử dụng thiết kế cắm vào để lắp ráp dễ dàng. Nút nguồn, tụ điện, v.v. trên bo mạch được gia cố bằng keo và phần giữa của bo mạch được đổ đầy keo dẫn nhiệt.

Mặt còn lại của bảng mạch PCB được phủ một miếng đệm nhiệt màu trắng, tụ điện và các thiết bị khác cũng được gia cố bằng keo.

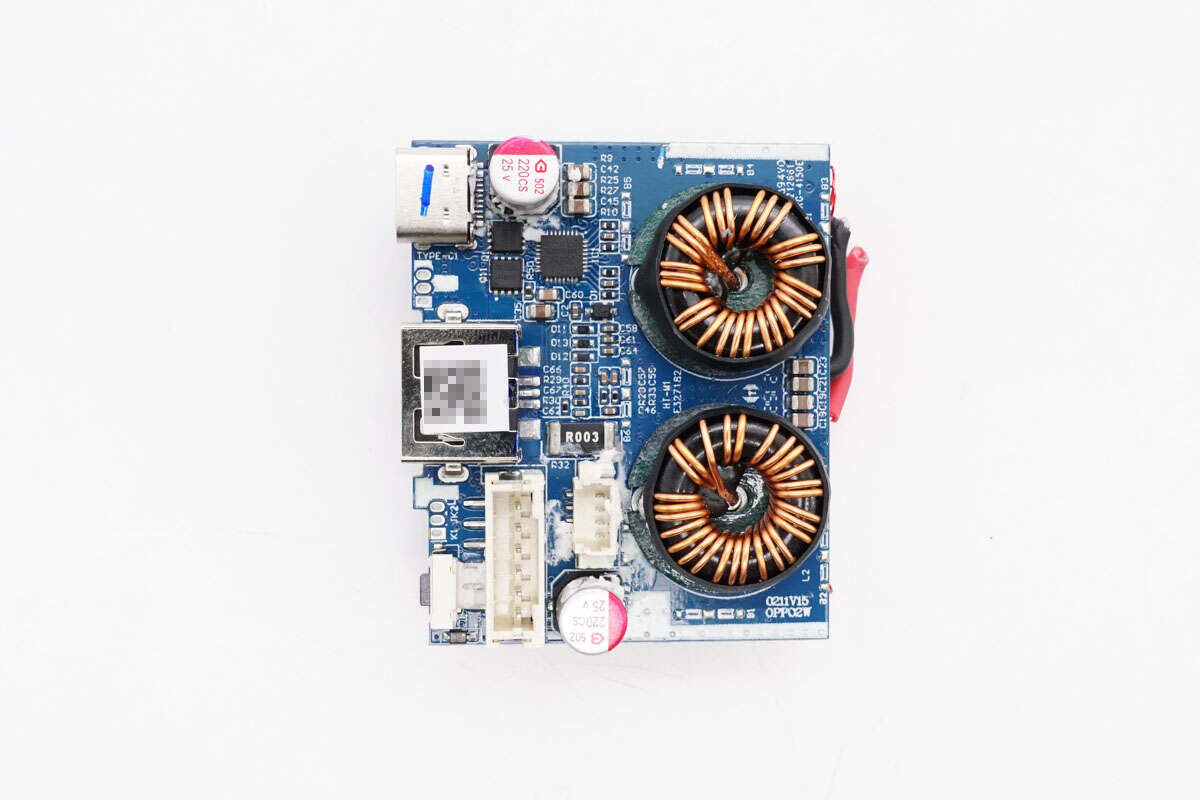

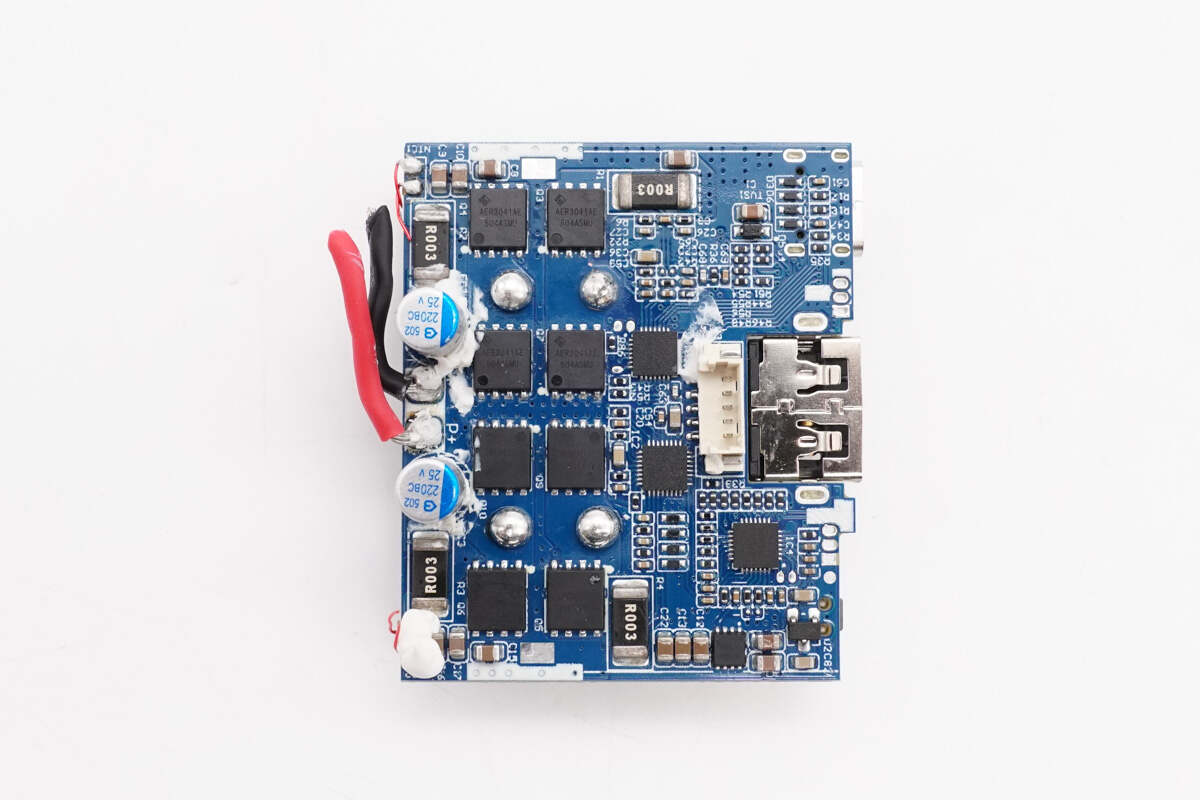

Lau sạch bụi và keo trắng. Mặt trước của bo mạch chủ được trang bị bộ điều khiển buck-boost đồng bộ hai chiều, cuộn cảm buck-boost, ống chuyển mạch VBUS và tụ điện thể rắn lọc.

Mặt sau của bo mạch được trang bị bộ điều khiển buck-boost đồng bộ hai chiều, ống chuyển mạch buck-boost đồng bộ, chip giao thức, ống chuyển mạch VBUS và tụ điện trạng thái rắn lọc.

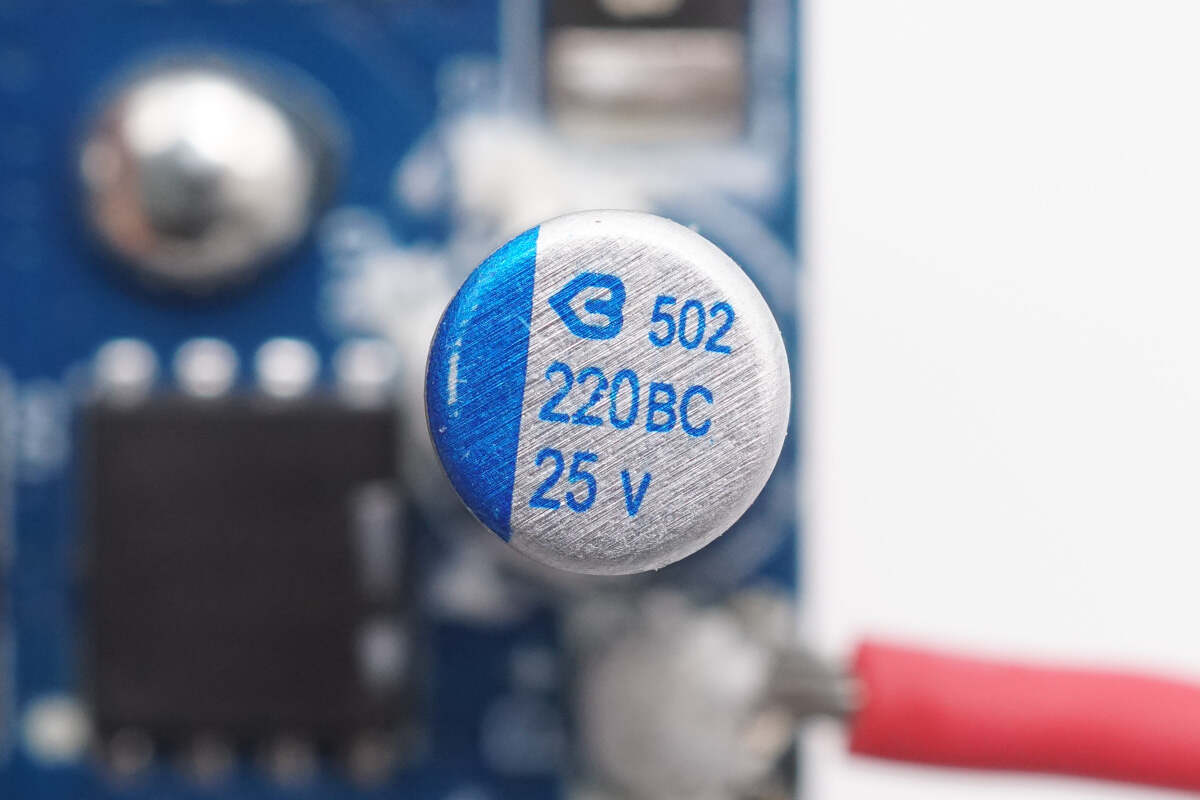

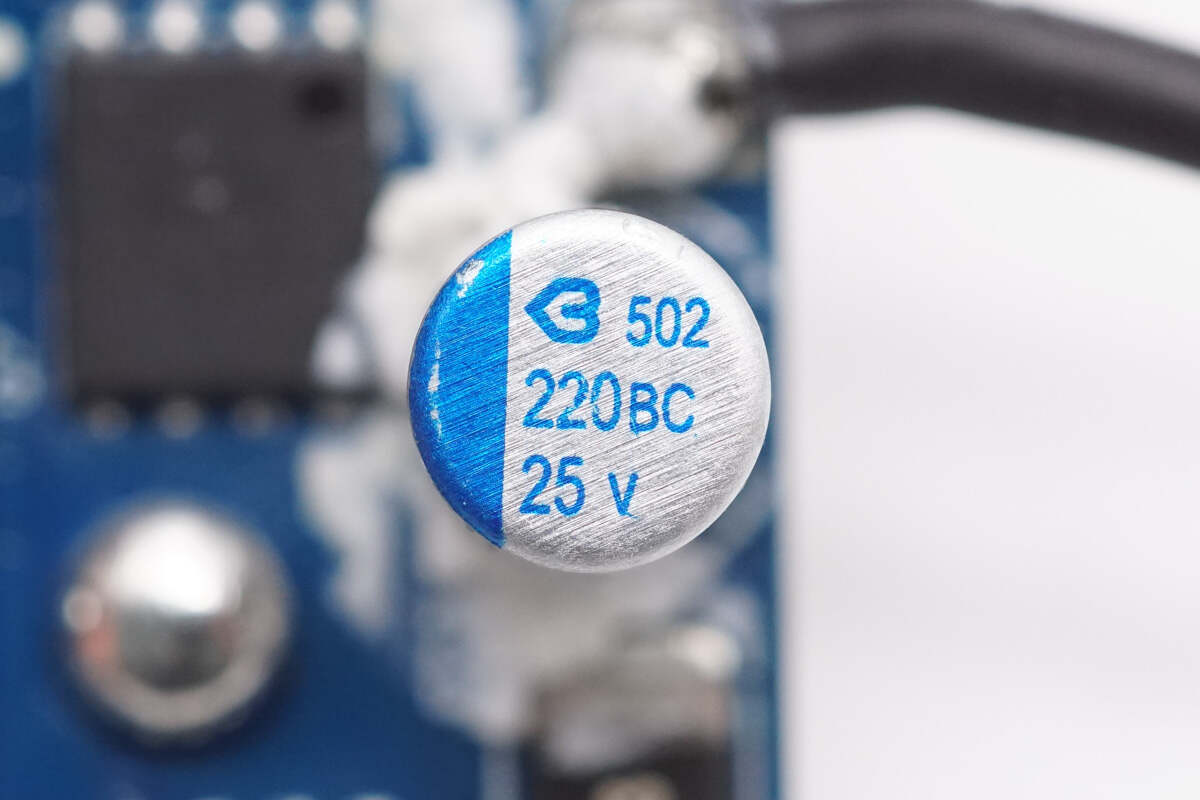

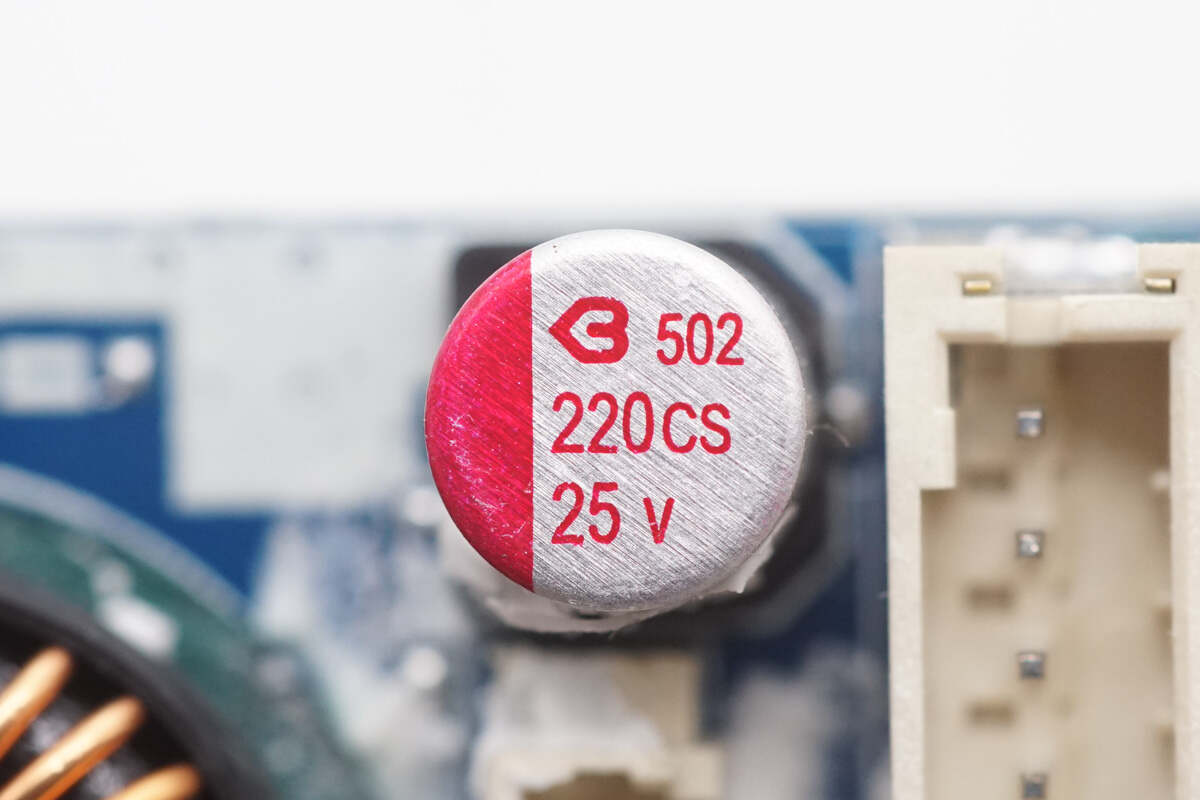

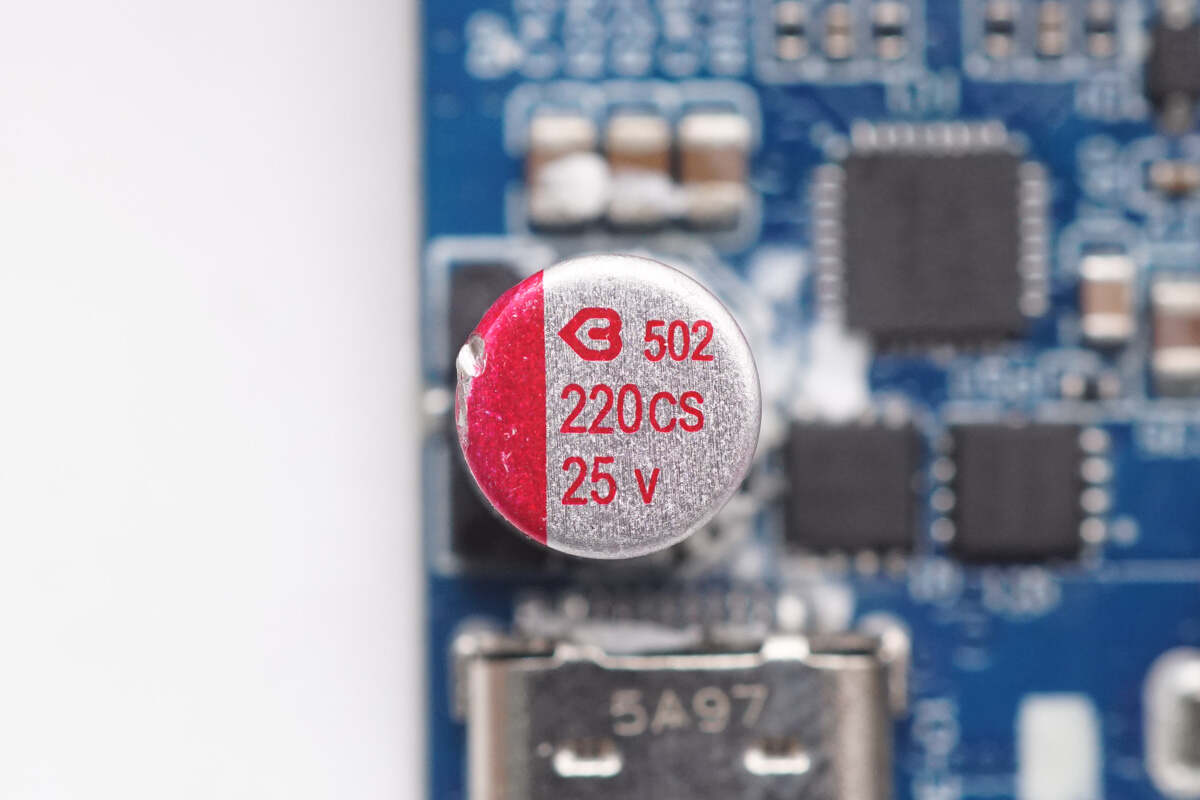

Tụ điện thể rắn lọc phía pin đến từ Emerald, có thông số kỹ thuật là 25V220μF.

Thông số kỹ thuật của tụ điện rắn Emerald khác cũng là 25V220μF.

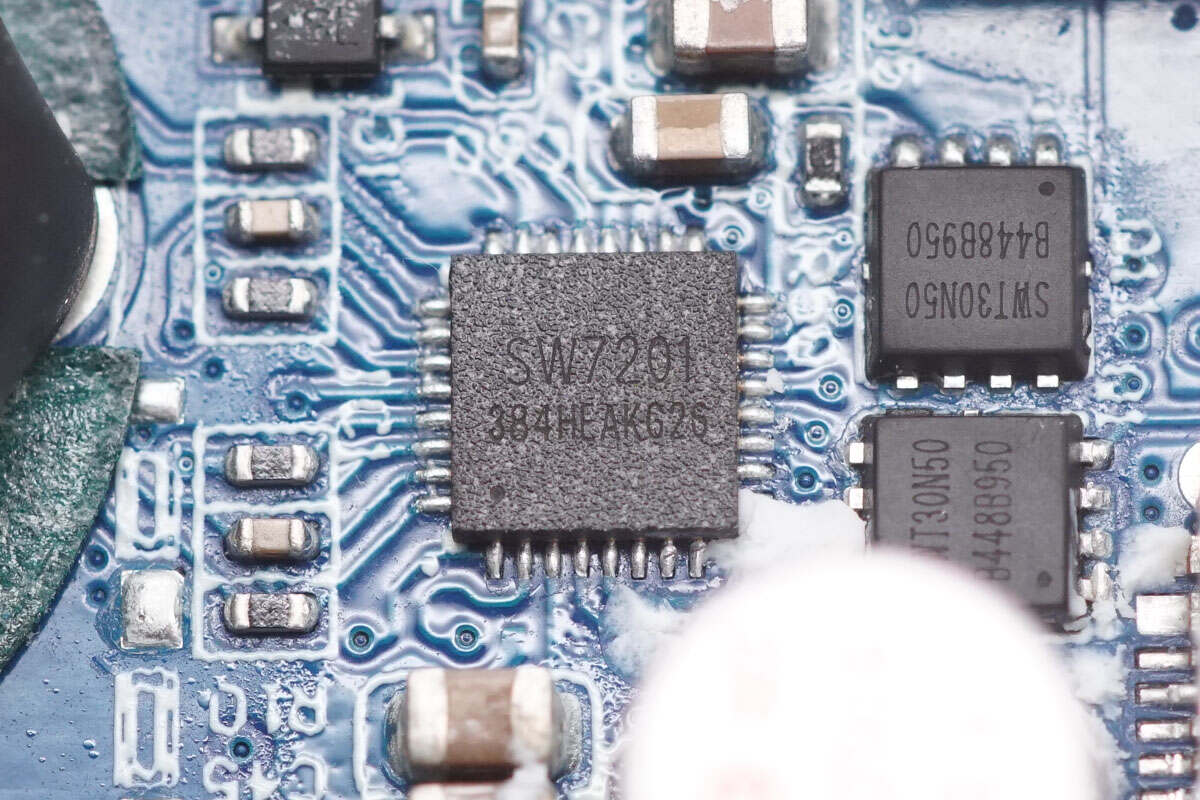

Bộ điều khiển buck-boost đồng bộ của hai mạch buck-boost đều sử dụng SW7201 từ Công nghệ Zhirong, được sử dụng cho đầu ra buck-boost và quản lý sạc pin. SW7201 là bộ điều khiển sạc và xả buck-boost đồng bộ 4 ống hai chiều hiệu suất cao hỗ trợ quản lý sạc và xả cho 1-4 pin, hỗ trợ điều khiển I2C, có thể cung cấp công suất đầu ra tối đa 100W, hỗ trợ phát hiện đầu vào và đầu ra đa kênh và điều khiển kênh, có thể hình thành giải pháp sạc nhanh hai chiều đơn giản và hoàn chỉnh với MCU và chip giao thức.

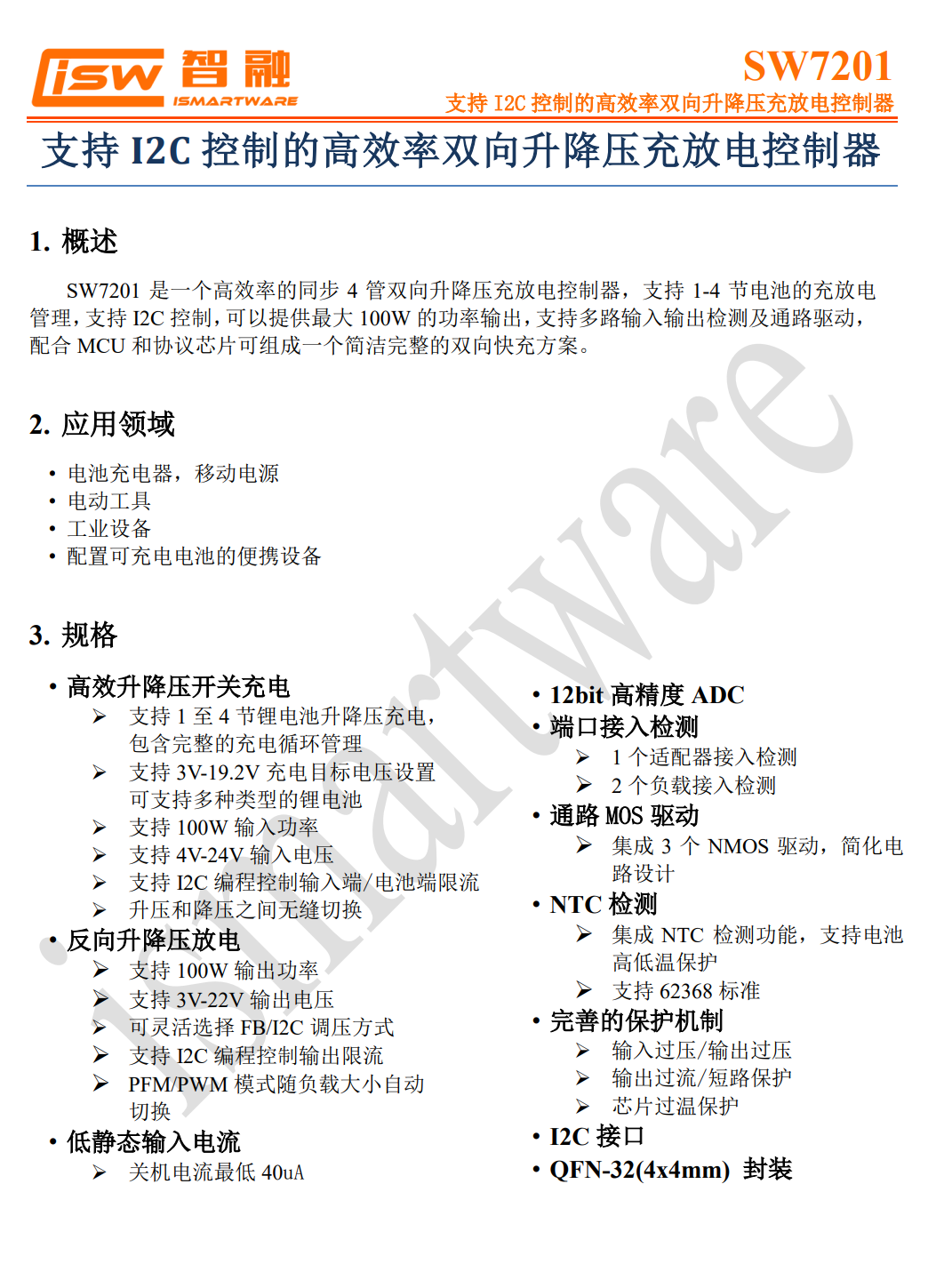

Thông tin dữ liệu Zhirong Technology SW7201.

Việc tháo rời mạng lưới đầu sạc cho thấy SW7201 của Zhirong Technology trước đây đã được sử dụng trong các sản phẩm như pin dự phòng sạc nhanh ROMOSS 20000mAh 45W , pin dự phòng sạc nhanh Beibeidian 20000mAh 100W , pin dự phòng sạc nhanh Beibeidian 20000mAh 65W , pin dự phòng siêu nhỏ Mcdodo 67W , pin dự phòng sạc nhanh Jisu 10000mAh 30W , pin dự phòng từ tính Haosmei Qi2 và pin dự phòng sạc siêu nhanh OnePlus SUPERVOOC 100W . Hiệu suất và chất lượng của chip đã được khách hàng nhất trí công nhận. SW7201

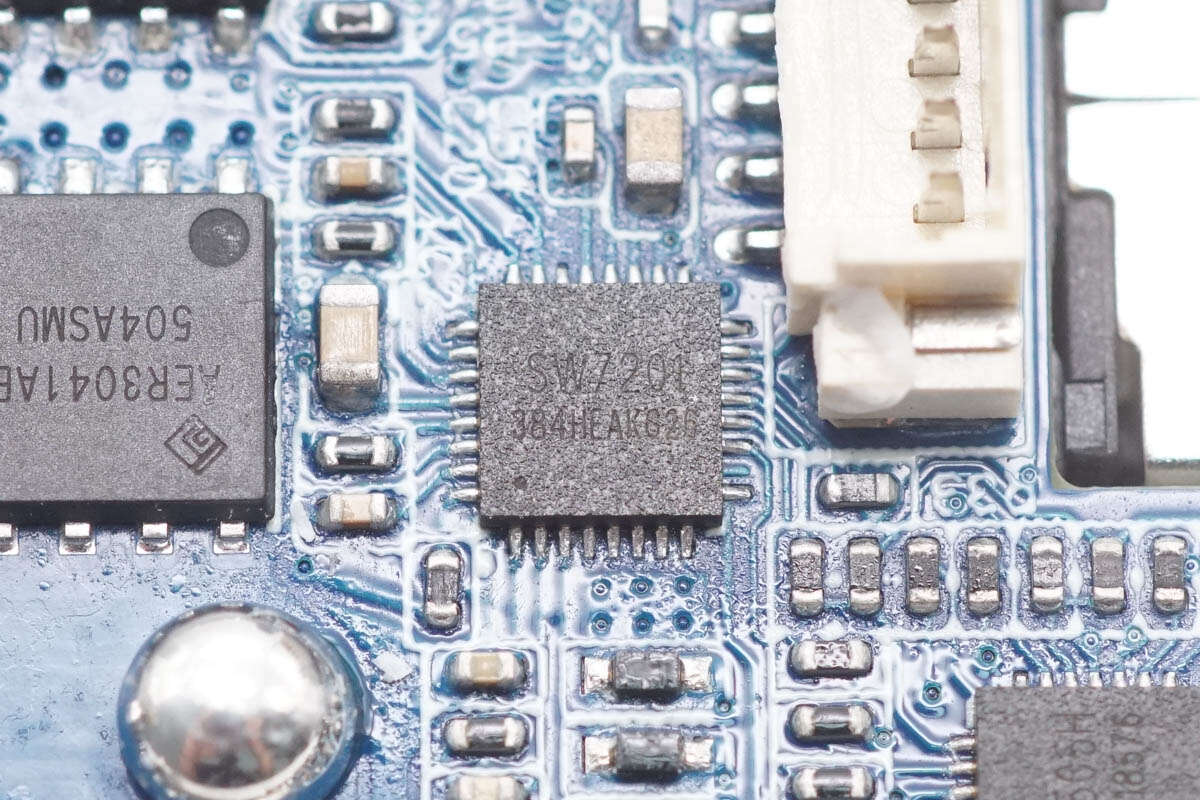

Một chip Zhirong Technology SW7201 khác được đặt ở mặt trước của bo mạch.

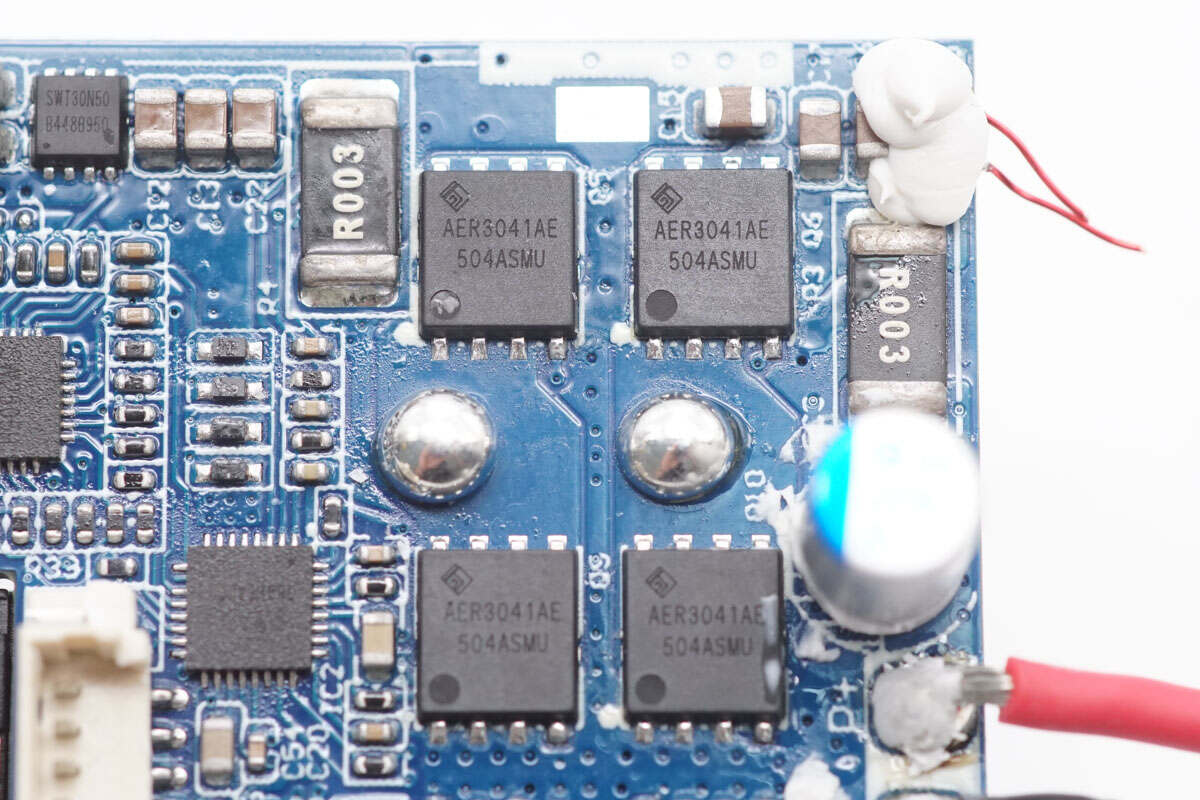

Bốn ống chuyển mạch buck-boost đồng bộ của hai mạch buck-boost đều là Hena AER3041AE, ống NMOS, có điện áp chịu đựng là 30V, điện trở 4,1mΩ và gói PDFN5060. Bốn ống chuyển mạch tạo thành một cầu chữ H.

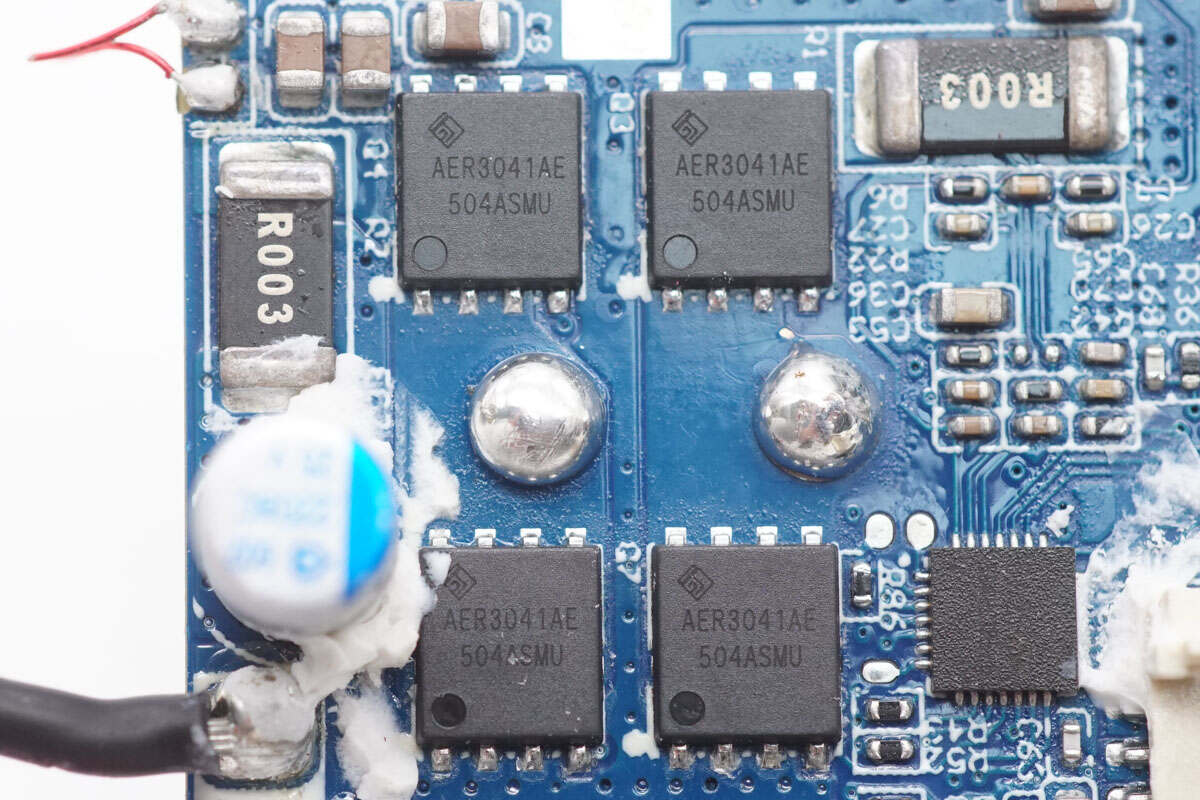

Một góc nhìn cận cảnh khác về bốn ống chuyển mạch buck-boost đồng bộ HoNa AER3041AE.

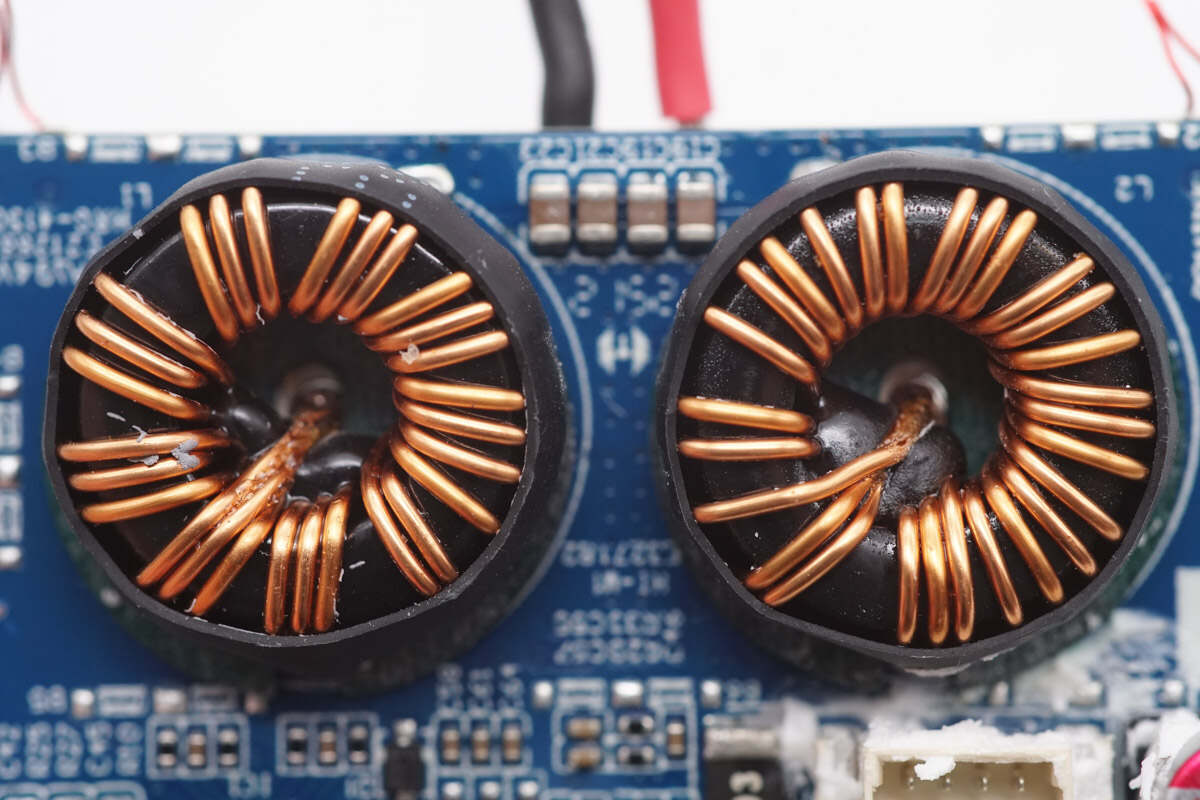

Cận cảnh cuộn cảm buck-boost phù hợp, có ống co nhiệt để bảo vệ cách điện và keo ở giữa để gia cố.

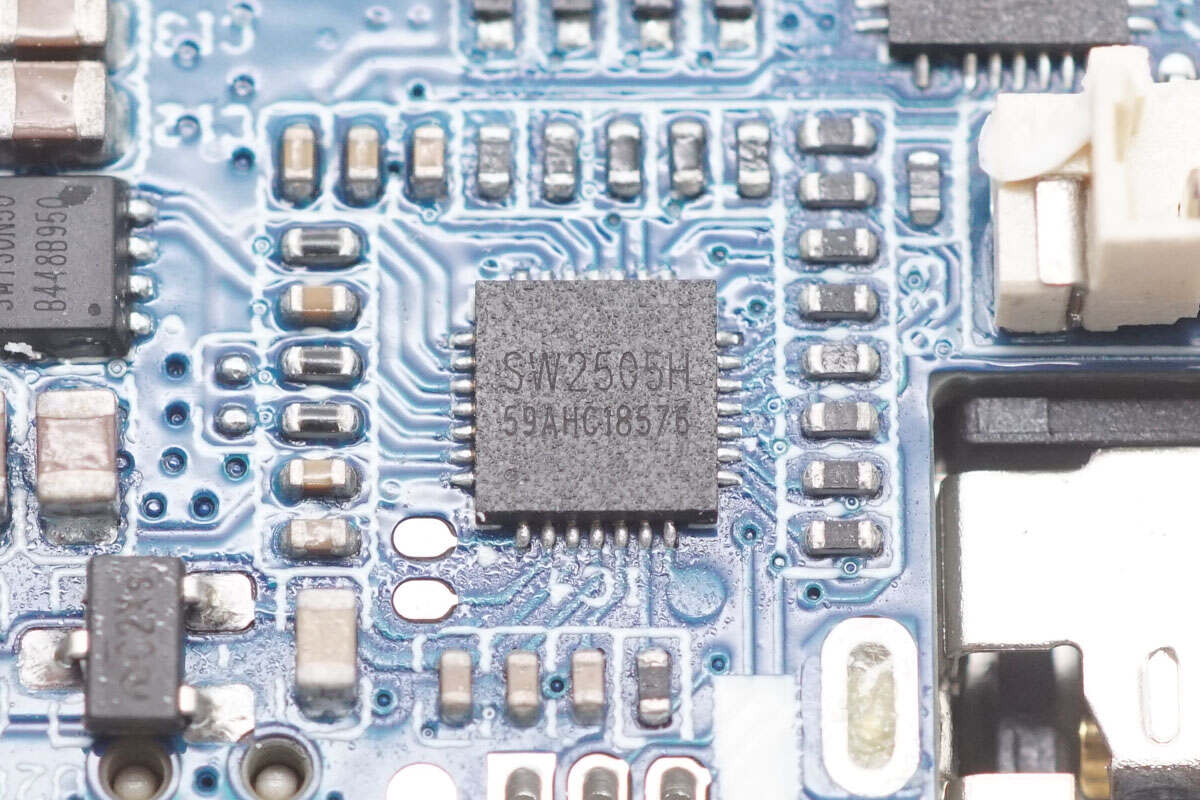

Chip giao thức được sử dụng cho dòng Type-C1 là Zhirong Technology SW2505H, đây là chip điều khiển công suất thấp tích hợp hỗ trợ đầy đủ các giao thức như PD3.1, QC, UFCS, v.v. Chip này đã vượt qua chứng nhận USB PD3.1 EPR và chứng nhận kép UFCS, hỗ trợ chế độ DRP, có MCU nhúng, có 16 GPIO và cổng C hỗ trợ nâng cấp trực tuyến, gỡ lỗi mô phỏng trực tuyến, điều khiển quang ghép/FB/I2C hỗ trợ chế độ chủ-tớ.

SW2505H tích hợp bộ xử lý Cortex-M0 40MHz hiệu quả, bộ nhớ Flash và SRAM dung lượng lớn, nhiều giao diện truyền thông (I2C, UART), hỗ trợ GPIO và GPADC, có thiết kế công suất thấp, hỗ trợ điều khiển ổn định điện áp 3,3~32V và điều khiển giới hạn dòng điện đầu ra 0,3~12A, có nhiều phương pháp điều khiển phản hồi và phát hiện điện áp bus, đồng thời tích hợp các vòng CV, CC và VIN, VBUS xả nhanh và mạch điều khiển NMOS để cung cấp khả năng quản lý nguồn điện ổn định và đáng tin cậy cao cho hệ thống.

SW2505H có cơ chế bảo vệ toàn diện, bao gồm bảo vệ điện áp đầu vào/đầu ra, bảo vệ quá dòng, bảo vệ quá áp, bảo vệ điện áp thấp, bảo vệ quá nhiệt, v.v., giúp đảm bảo hiệu quả sự an toàn và ổn định của thiết bị.

SW2505H được đóng gói theo định dạng QFN-28 (4x4mm). Cấu trúc tổng thể rất nhỏ gọn và có thể được sử dụng rộng rãi trong máy tính xách tay, máy tính bảng, nguồn điện di động, bộ chuyển đổi sạc nhanh và các lĩnh vực khác.

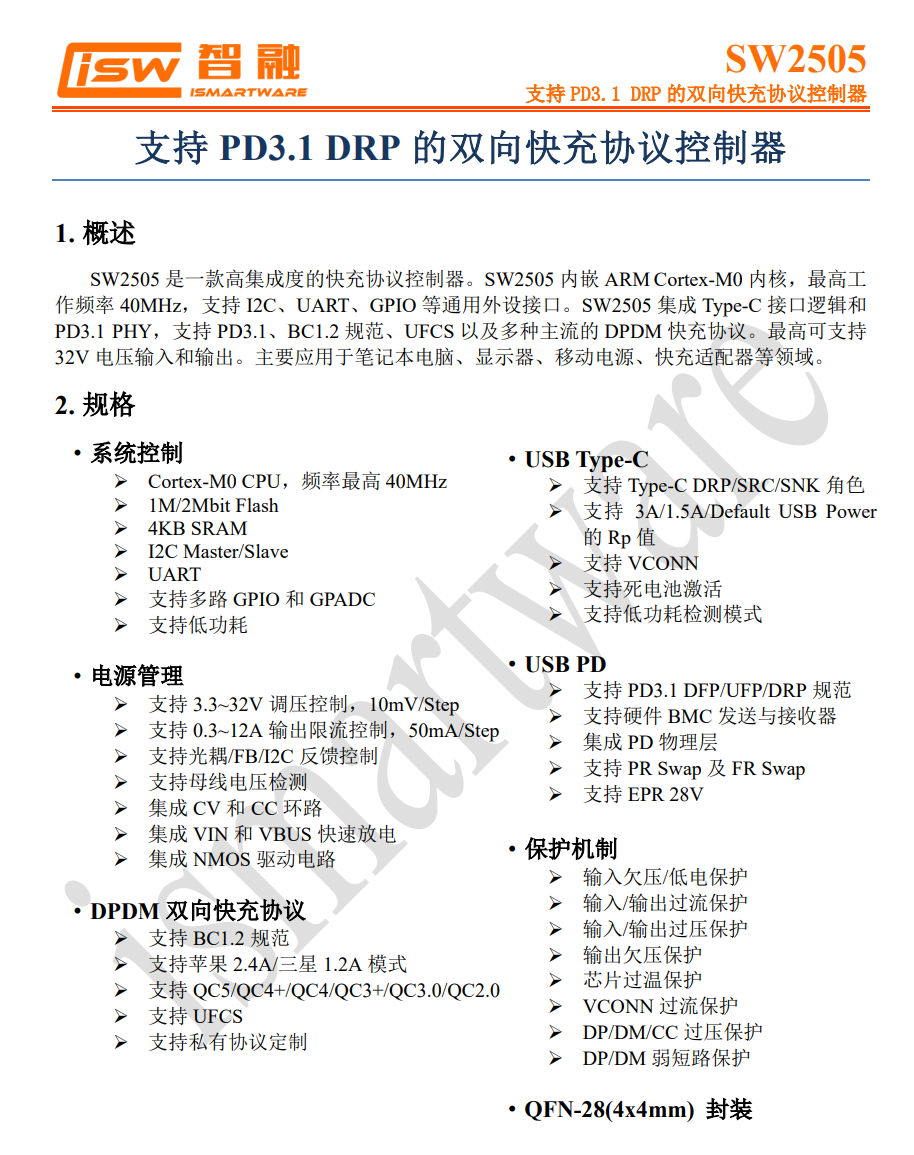

Thông tin dữ liệu Zhirong Technology SW2505H.

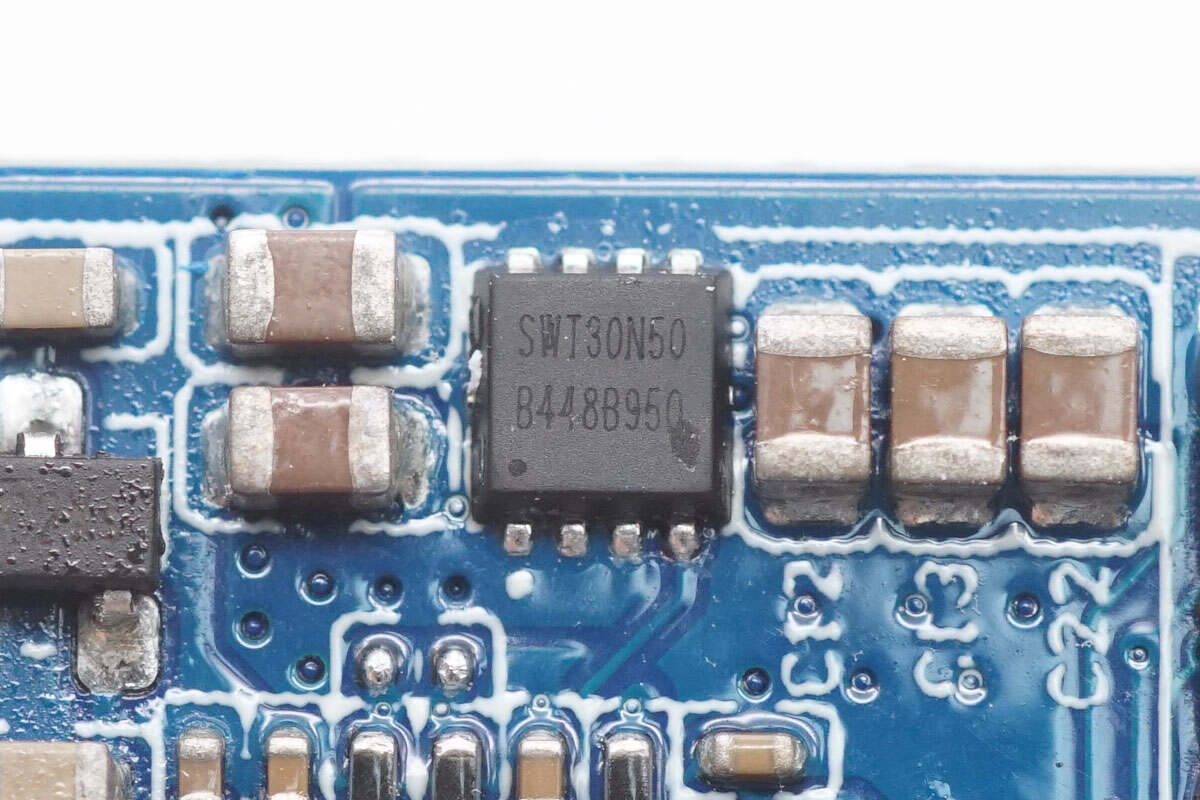

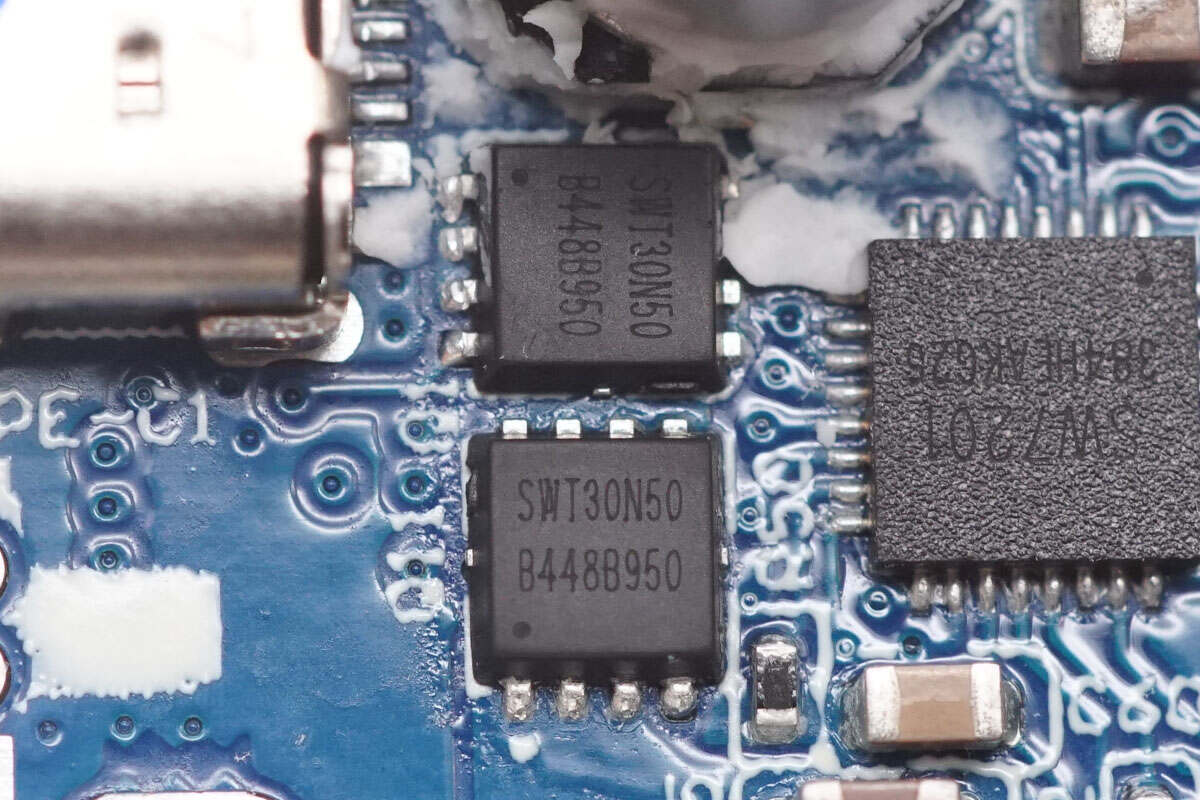

Ống chuyển mạch VBUS sử dụng ống NMOS SWT30N50 của Zhirong Technology.

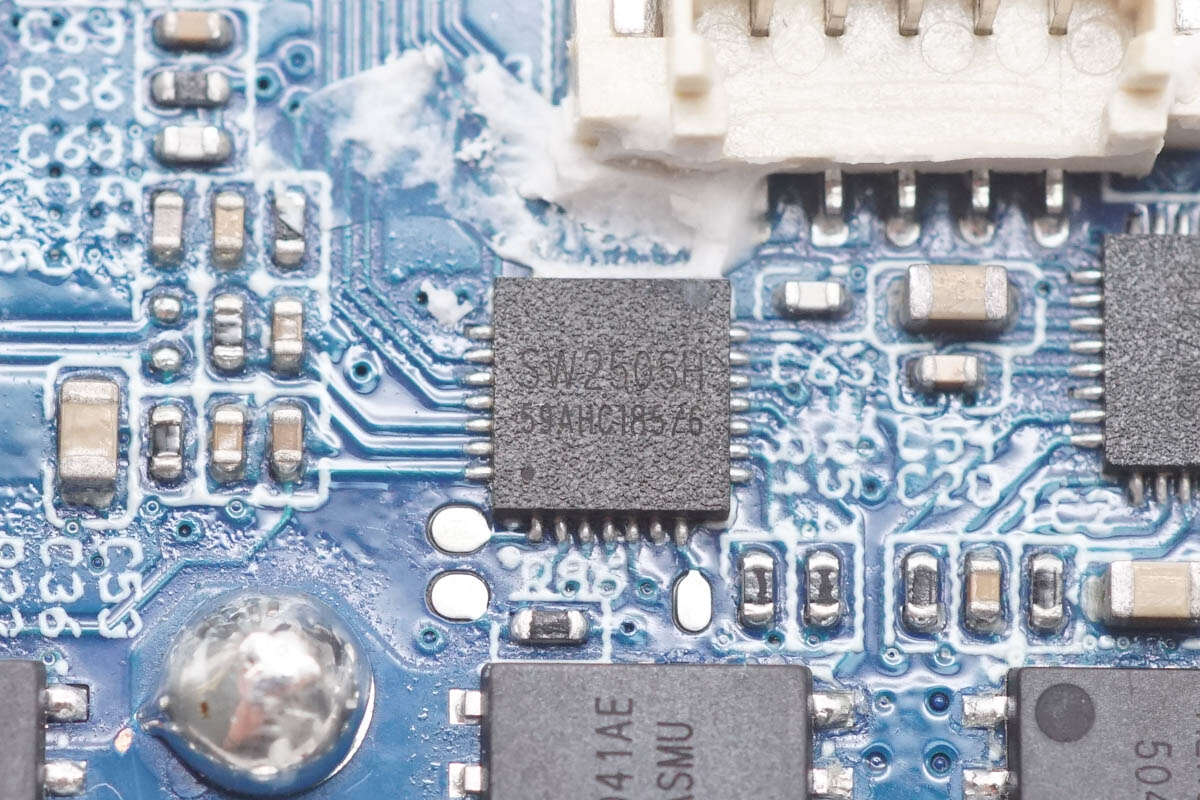

Ngoài ra, chip giao thức giao diện 1A1C còn sử dụng công nghệ Zhirong SW2505H.

Các ống chuyển mạch VBUS của hai giao diện cũng sử dụng SWT30N50 từ Công nghệ Zhirong.

Tụ điện bán dẫn lọc giao diện cũng đến từ Emerald và cả hai đều có thông số kỹ thuật là 25V220μF.

Cận cảnh một tụ lọc trạng thái rắn màu ngọc lục bảo khác.

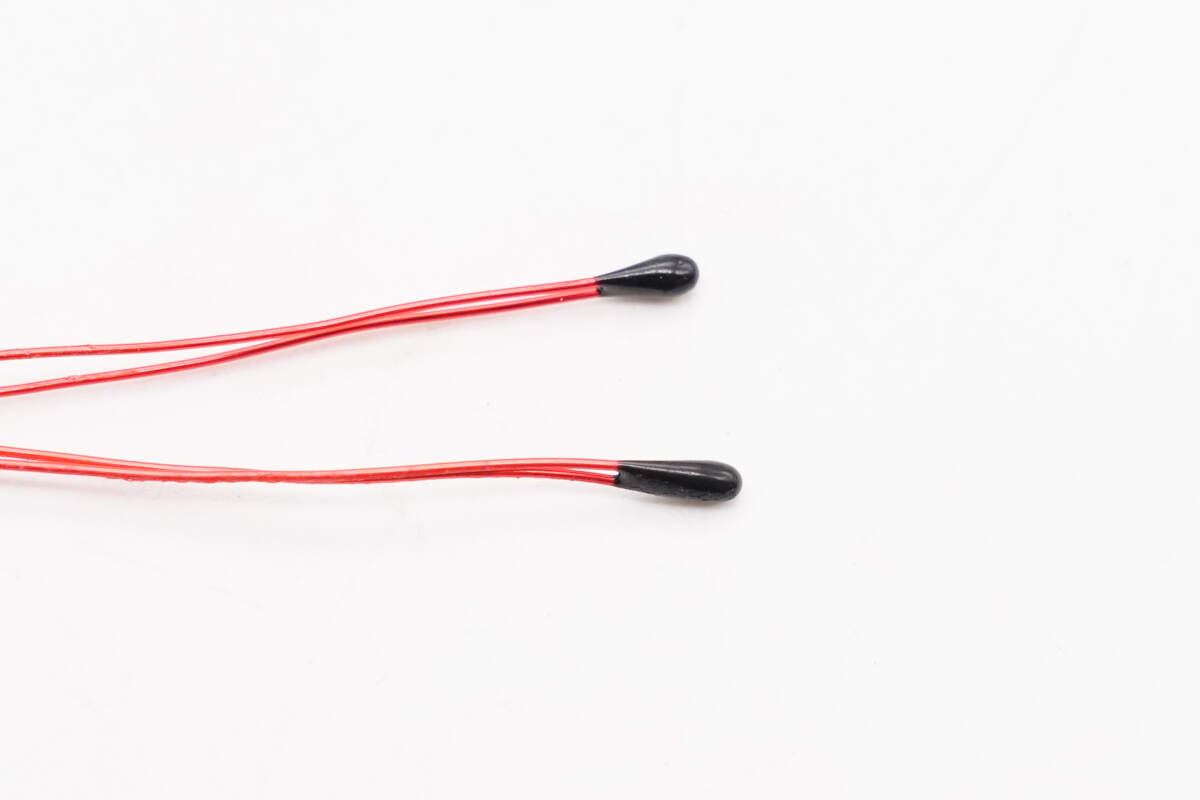

Cận cảnh nhiệt điện trở.

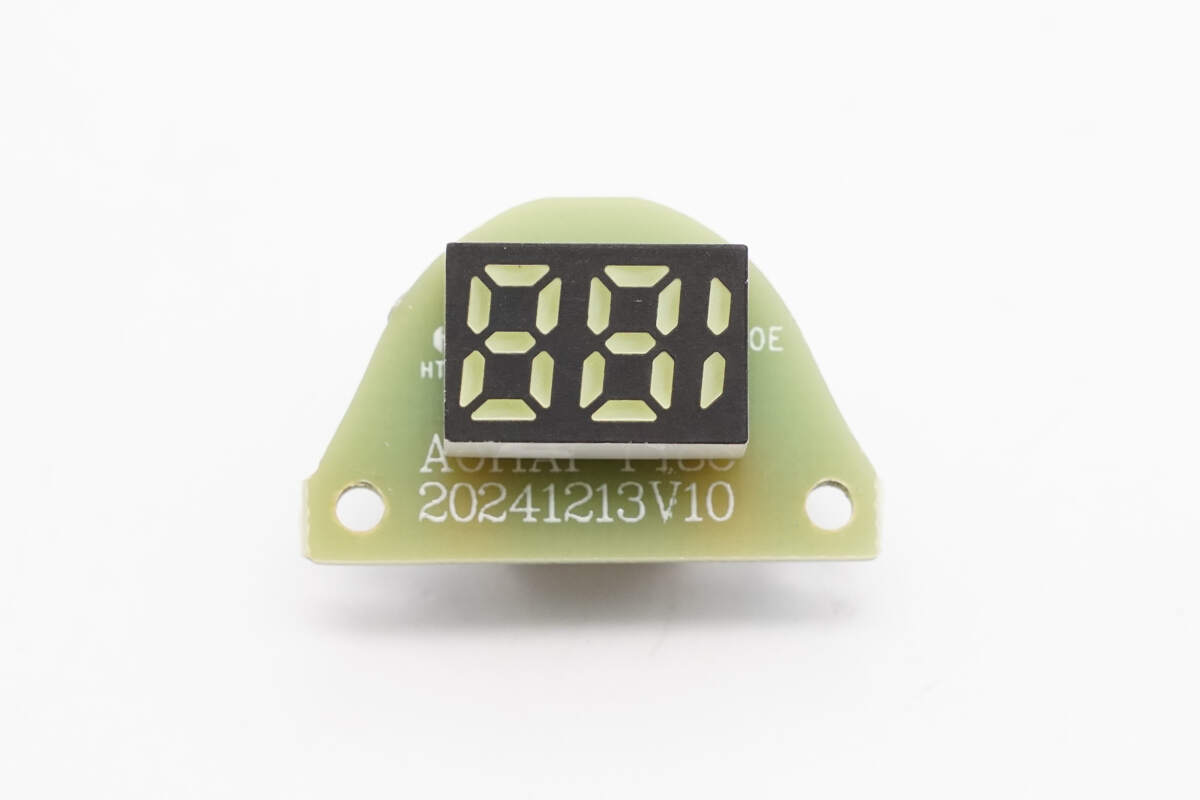

Cận cảnh màn hình kỹ thuật số LED.

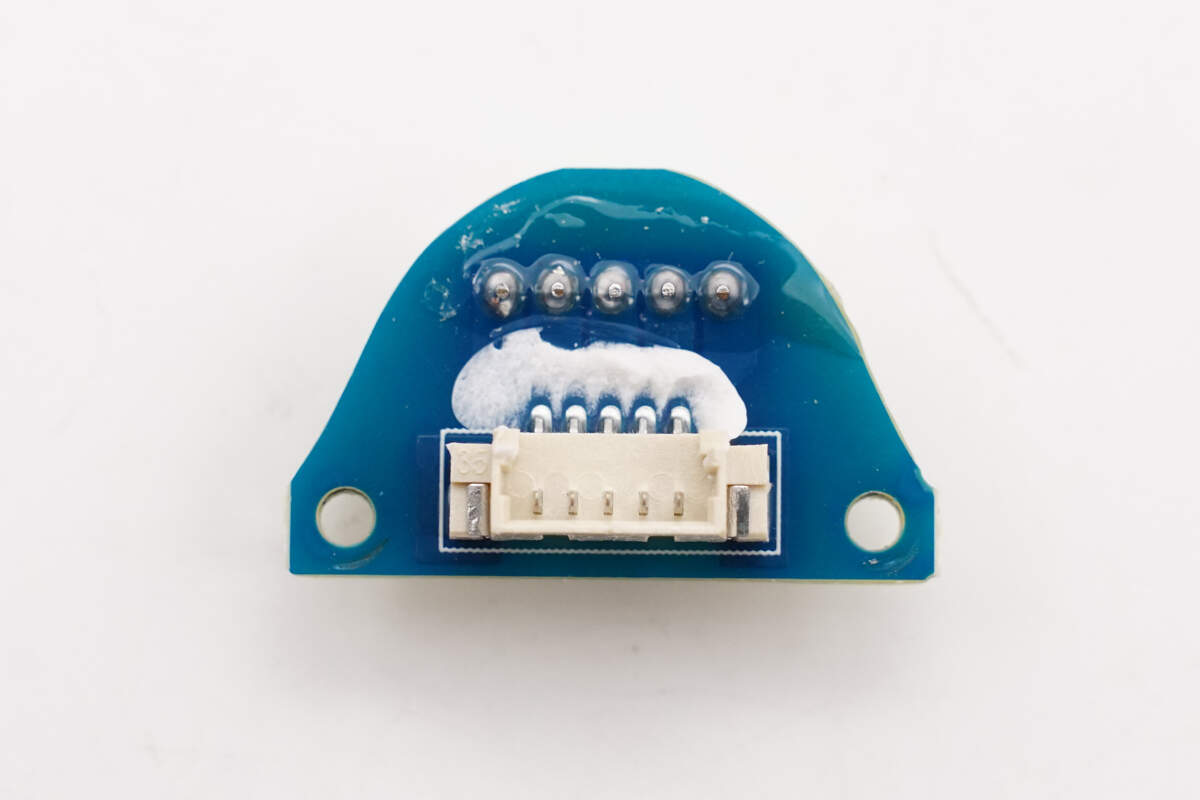

Có một khe cắm dây ở mặt sau của bảng mạch nhỏ.

Sau khi tháo rời, đây là bức ảnh gia đình.

Tóm tắt tháo rời mạng lưới đầu sạc

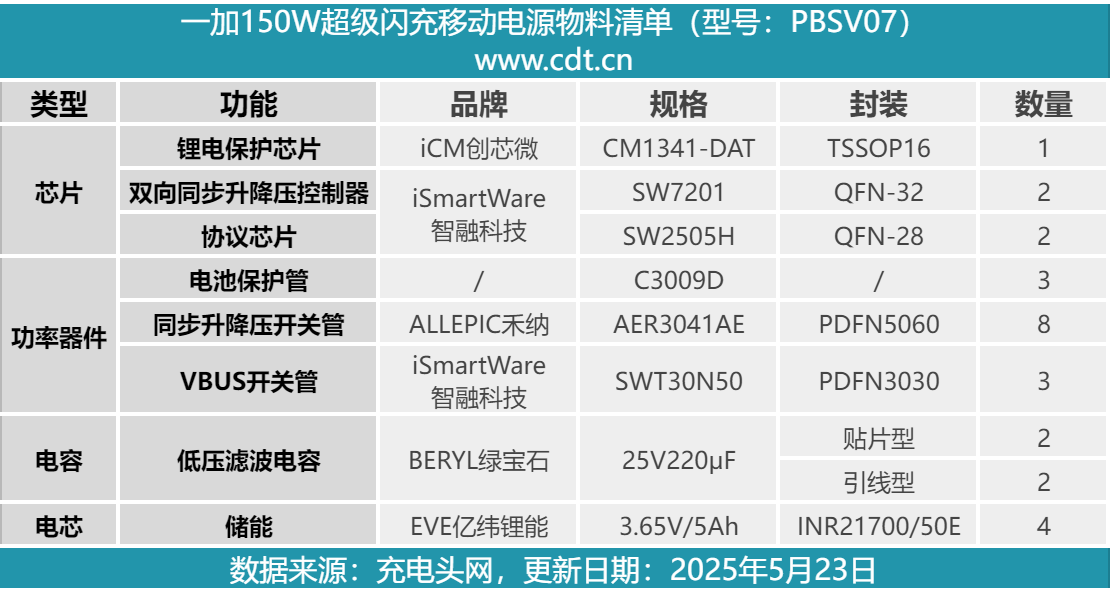

Cuối cùng, danh sách các thành phần cốt lõi của Sạc dự phòng OnePlus 150W Super Flash được đính kèm để bạn tham khảo.

Pin dự phòng OnePlus 150W Super Flash Charging Power Bank sử dụng tông màu bạc mạnh mẽ, kiểu dáng tổng thể mới lạ và khá nhiều họa tiết. Pin tích hợp 20000mAh với tổng công suất đầu ra là 150W. Cáp bện Type-C tích hợp sẵn đáp ứng nhu cầu hiện tại của thị trường. Người dùng không cần phải mang theo dây cáp rườm rà khi ra ngoài, hỗ trợ sạc nhanh riêng tư hai chiều 100W, sạc nhanh PD và PPS. Ngoài ra, sản phẩm còn được trang bị màn hình hiển thị năng lượng kỹ thuật số ẩn, có thể quan sát lượng năng lượng còn lại theo thời gian thực.

Qua quá trình tháo rời, mạng lưới đầu sạc phát hiện bộ nguồn di động có 4 chuỗi pin Yiwei Lithium Energy 21700 tích hợp bên trong, mỗi chuỗi có dung lượng pin là 5Ah. Bộ pin sử dụng chip bảo vệ pin Chuangxinwei CM1341 để bảo vệ quá tải, quá xả và quá dòng, đồng thời được trang bị mạch cân bằng. Ngoài ra, nó còn được trang bị hai nhiệt điện trở để phát hiện nhiệt độ.

Pin dự phòng di động sử dụng thiết kế mạch buck-boost hai chiều, cả hai đều sử dụng giải pháp SW7201 và Hena AER3041AE của Zhirong Technology. Ngoài ra, hai chip giao thức SW2505H từ Zhirong Technology được sử dụng để điều khiển ba cổng đầu vào/đầu ra. Mô-đun PCBA được dán miếng tản nhiệt để tản nhiệt. Ngoài ra, tụ điện và các thành phần khác được gia cố bằng keo, tay nghề rất đáng tin cậy.
